ПНЕВМАТИЧЕСКИЙ ВИБРАТОР

     Пневматические вибраторы предназначены для создания вибрации (колебаний) в специализированных установках и устройствах применяющихся в различных производственных процессах во многих отраслях промышленности и строительства. В основу работы пневматических вибраторов кольцевого типа положен принцип перемещения кольца, под воздействием сжатого воздуха, по беговым каналам вибратора. За счет движения кольца и возникновения центробежной силы создаются колебания. При своей работе пневматические вибраторы не используют электроэнергии, а потребляют только сжатый воздух, поэтому они являются хорошей альтернативой электромеханическим вибраторам, и могут применяться в местах, где исходя из требований правил техники безопасности, электрические вибраторы применяться не могут (работа во взрывоопасных средах, при повышенной влажности и др.). Кроме того, пневматические вибраторы очень выгодно устанавливать в тех местах, где уже есть готовая, смонтированная и функционирующая пневмосистема. Это не потребует дополнительных затрат и вложений на ее монтаж и подключение.

     Область применения данного типа вибраторов пневматических очень широка:

• пищевая промышленность, • упаковочное производство, • хлебопекарское дело, • сельское хозяйство, • различные процессы смешивания, • производство пластмасс,

• дозирование ,• химическое производство, • горнодобывающая промышленность, • сталелитейное производство, • вибростолы и в вибропрессы для производства

тротуарной плитки, • бункеры бетонной массы для заливки бетона

     Вибраторы пневматические кольцевого сокращенно - ВПК, подразделяются на целый ряд моделей, отличающихся своими характеристиками. ВПК-25, ВПК-50, ВПК-80, ВПК-140, ВПК-280, ВПК-700, ВПК-1200 и ВПК-1800. Число, стоящее после маркировки вибратора означает ориентировочную массу в килограммах, на которую рассчитан вибратор. Также необходимо заметить, что вынуждающая сила пневматических вибраторов может регулироваться путем увеличения или уменьшения давления подаваемого воздуха.



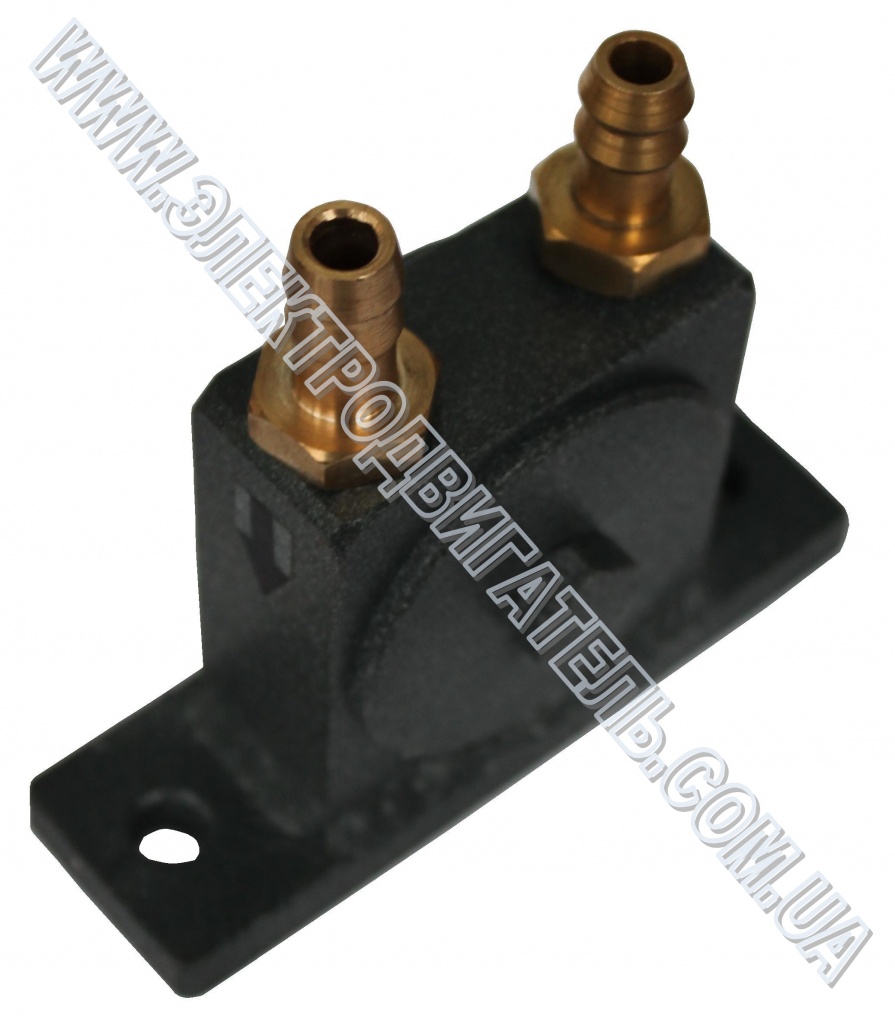

 Пневматический вибратор ВПК-25



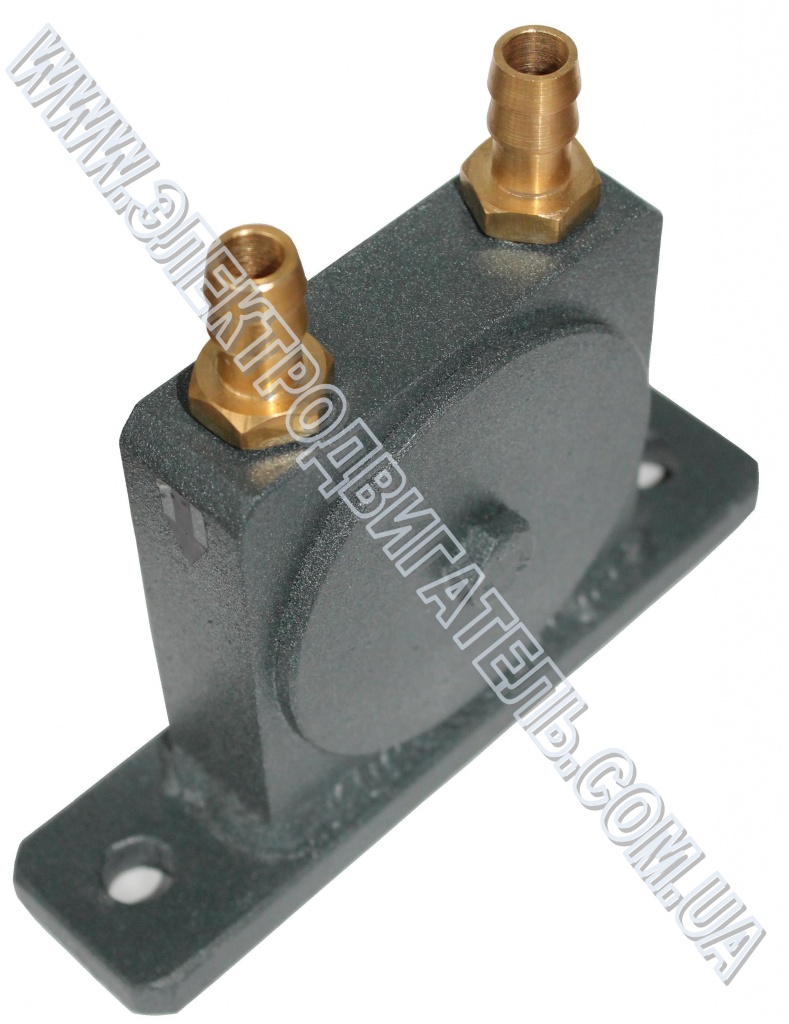

Пневматический вибратор ВПК-280



Пневматические вибраторы ВПК-700 и ВПК-1200

     Вибраторы пневматические кольцевого типа имеют целый ряд преимуществ по сравнению с электромеханическими вибраторами.

• Компактность и малая металлоемкость – обладают относительно большой вынуждающей силой колебаний при сравнительно малом весе и небольших размерах вибратора.

• При подключении данного типа пневматических вибраторов к воздушной магистрали, не требуется специальная подготовка воздуха, подаваемого на вибратор, а достаточно обычных воздушных фильтров, используемых в обычных системах.

• Вибраторы марки ВПК, благодаря чрезвычайно низким эксплуатационным расходам, что обусловлено легкостью установки пневматических вибраторов, наличием самоочистки и отсутствием необходимости технического обслуживания в период эксплуатации, наружные пневматические вибраторы являются высокоэкономичными изделиями.

• Долговечность – конструкция этих моделей очень проста и надежна, они не требуют смазки, в них практически нечему ломаться, поэтому эти изделия прослужат Вам очень долго без всякого ремонта.

• Применение пневматических вибраторов возможно в любых условиях производства, в том числе с повышенной влажностью и даже под водой.

• Управление потоком поступающего на пневматический вибратор воздуха при помощи дросселя или пневмораспределителя позволяет производить мгновенный запуск и остановку пневматического вибратора, или изменять величину его центробежной силы.

• Пневматические вибраторы могут устанавливаться в любом положении и под любым углом.

• На все модели пневматических вибраторов кольцевого типа предоставляется гарантия 24 месяца. Режим работы S1- продолжительный.

Таблица соотношения технических характеристик пневматических вибраторов в зависимости от давления в воздушной магистрали.

Модель вибратора	При давлении 3 Атм		При давлении 4 Атм		При давлении 6 Атм		Загрузка бункера, кг
	Сила колебаний, кН	Расход воздуха, л/мин	Сила колебаний, кН	Расход воздуха, л/мин	Сила колебаний, кН	Расход воздуха, л/мин
ВПК-25	0,94	177	1,24	200	1,70	235	25
ВПК-50	1,14	198	1,40	218	2,10	270	50
ВПК-80	3,87	550	5,54	650	6,42	700	80
ВПК-140	3,56	620	5,56	776	7,42	896	140
ВПК-280	5,77	716	6,63	767	7,54	818	280
ВПК-700	7,91	910	8,44	940	9,63	1005	700
ВПК-1200	10,47	2059	13,95	2376	17,29	2645	1200
ВПК-1800	9,10	3180	15,38	4134	20,48	4770	1800

Таблица габаритных и присоединительных размеров пневматических вибраторов марки ВПК.

Модель	Габаритные размеры, мм				Ø отверстий крепления, мм	Внутренний Ø рукава, мм	Масса, кг
	А-длина	В-высота	С-ширина	Е-расстояние между отверстиями крепления	D-между центрами отверстий
ВПК 25	85	100	30	70	8	10	0,300
ВПК 50	100	100	30	80	8	10	0,800
ВПК 80	140	120	35	112	10	12	1,350
ВПК 140	160	144	35	130	12	12	2,150
ВПК 280	164	164	35	140	12	12	2,450
ВПК 700	212	180	60	160	12	17	4,640
ВПК 1200	234	190	90	194	16	17	8,250
ВПК 1800	250	210	90	194	16	17	10,000

Схематический чертеж размеров пневматического вибратора марки ВПК.
