СЪЕМНИКИ РУЧНЫЕ ГИДРАВЛИЧЕСКИЕ.
Съемники ручные гидравлические это полностью автономные гидравлические съемники, оборудованные встроенным гидравлическим насосом. Они предназначены для демонтажа различных деталей, как правило посаженых на вал с существенным натягом. Гидравлические съемники применяются для снятия таких деталей как шкивы, втулки, подшипники, шестерни, зубчатые колеса и др.
На сайте предприятия ТД "Пневмо-комплект" представлены пять основных и самых распространенных моделей ручных гидравлических съемников HHL-5, HHL-10, HHL-20, HHL-30 и HHL-50.
Основные отличия моделей ручных гидравлических съемников, заключаются в размерах демонтируемых деталей, с которыми они работают. Чем крупнее демонтируемый шкив или шестерня, чем толще вал, на который они посажены, тем мощнее необходим гидравлический съемник для их демонтирования. В соответствии с этим модели отличаются прикладываемым усилием, ходом поршня, размерами максимального выноса и максимального обхвата.
Съемник ручной гидравлический HHL-5
2 100,00 грн.
Код товара: 8480
Ход штока, мм 50 мм
Усилие, тонн 5
Максимальный вынос, мм 140
Максимальный обхват, мм 50 - 200
Упаковка Пластиковый кейс
Габаритные размеры, мм 610 х 470 х 180
Вес, кг 8,0
Съемник ручной гидравлический HHL-10
3 300,00 грн.
Код товара: 8504
Ход штока, мм 60 мм
Усилие, тонн 10
Максимальный вынос, мм 170
Максимальный обхват, мм 50 - 250
Упаковка Пластиковый кейс
Габаритные размеры, мм 700 х 480 х 190
Вес, кг 12,0
Съемник ручной гидравлический HHL-20
6 000,00 грн.
Код товара: 8505
Ход штока, мм 70 мм
Усилие, тонн 20
Максимальный вынос, мм 205
Максимальный обхват, мм 100 - 350
Упаковка Пластиковый кейс
Габаритные размеры, мм 800 х 490 х 210
Вес, кг 19,0
Съемник ручной гидравлический HHL-30
9 600,00 грн.
Код товара: 8506
Ход штока, мм 70 мм
Усилие, тонн 30
Максимальный вынос, мм 220
Максимальный обхват, мм 150 - 400
Упаковка Деревяная коробка
Габаритные размеры, мм 820 х 530 х 330
Вес, кг 29,0
Съемник ручной гидравлический HHL-50
12 600,00 грн.
Код товара: 8507
Ход штока, мм 60 мм
Усилие, тонн 50
Максимальный вынос, мм 250
Максимальный обхват, мм 200 - 500
Упаковка Деревяная коробка
Габаритные размеры, мм 890 х 540 х 340
Вес, кг 38,0
Все эти модели имеют два режима работы:
Первый режим - 2-ух захватный, это когда используются только два захвата гидравлического съемника. Такой режим применяется редко, в основном только в ограниченном пространстве, где существенно ограничен доступ к демонтируемой детали.
Второй режим - 3-х захватный, это когда все 3 захвата закрепляются на демонтируемой детали. Такой способ захвата обеспечивает надежную фиксацию и применяется значительно чаще.
Модели ручных гидравлических съемников HHL-5, HHL-10, HHL-20, HHL-30 и HHL-50 оснащаются съемной ручкой, вращающейся на 360°, что позволяет подбирать оптимальное положение инструмента при демонтаже детали.
Сам силовой модуль гидравлического ручного съемника, с целью регулирования глубины захвата, имеет возможность перемещаться вдоль своей оси, что значительно повышает его эффективность и упрощает применение.
Все модели гидравлических съемников - самоцентрующиеся, могут работать под любым углом в любой плоскости в различном пространственном положении.
Качественные комплектующие и специальное антикоррозионное покрытие, обеспечивают надежную и длительную эксплуатацию данных съемников.

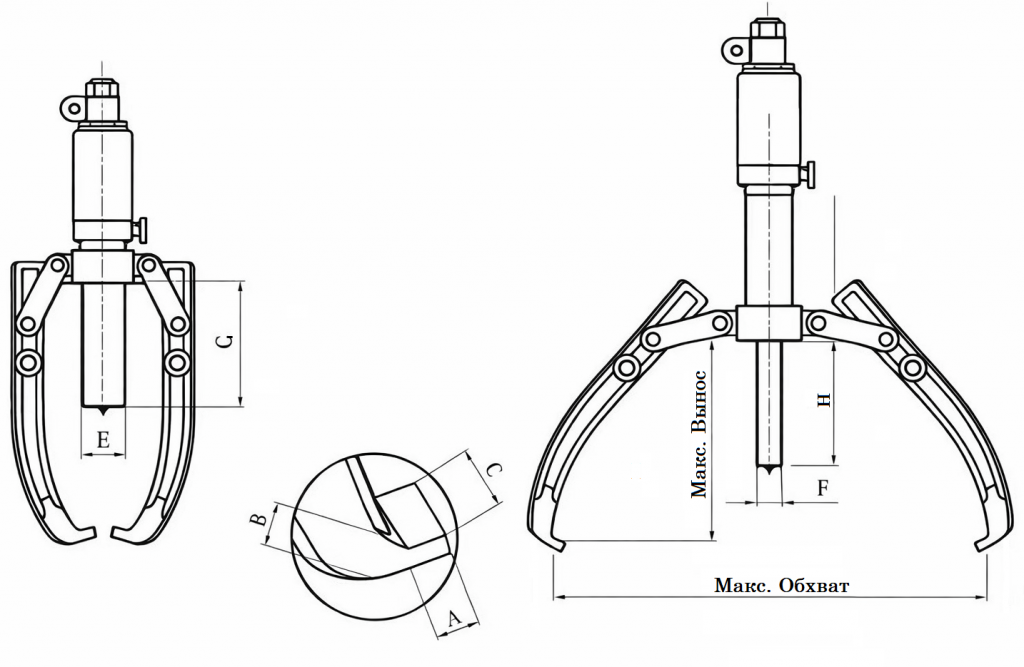

ТЕХНИЧЕСКИЕ ХАРАКТЕРИТИКИ РУЧНЫХ ГИДРАВЛИЧЕСКИХ СЪЕМНИКОВ МОДЕЛИ HHL.
| Модель | Усилие, т | Ход штока, мм | Макс. вынос, мм | Макс. обхват, мм | Размеры, мм |
| E | F | G | A | B | C |
| HHL-5 | 5 | 50 | 140 | 200 | 45 | 23 | 106 | 12,5 | 22,5 | 26 |
| HHL-10 | 10 | 60 | 170 | 250 | 56 | 26 | 97 | 14 | 30 | 30 |
| HHL-15 | 15 | 60 | 205 | 300 | 70 | 33 | 95 | 21 | 33,5 | 33 |
| HHL-20 | 20 | 70 | 205 | 350 | 78 | 33 | 105 | 21 | 33,5 | 33 |
| HHL-30 | 30 | 70 | 220 | 400 | 90 | 38 | 103 | 26 | 36 | 35 |
| HHL-50 | 50 | 60 | 250 | 500 | 114 | 48 | 117 | 25 | 46 | 40 |
КАК ПРАВИЛЬНО ПОДОБРАТЬ МОДЕЛЬ ГИДРАВЛИЧЕСКОГО СЪЕМНИКА.

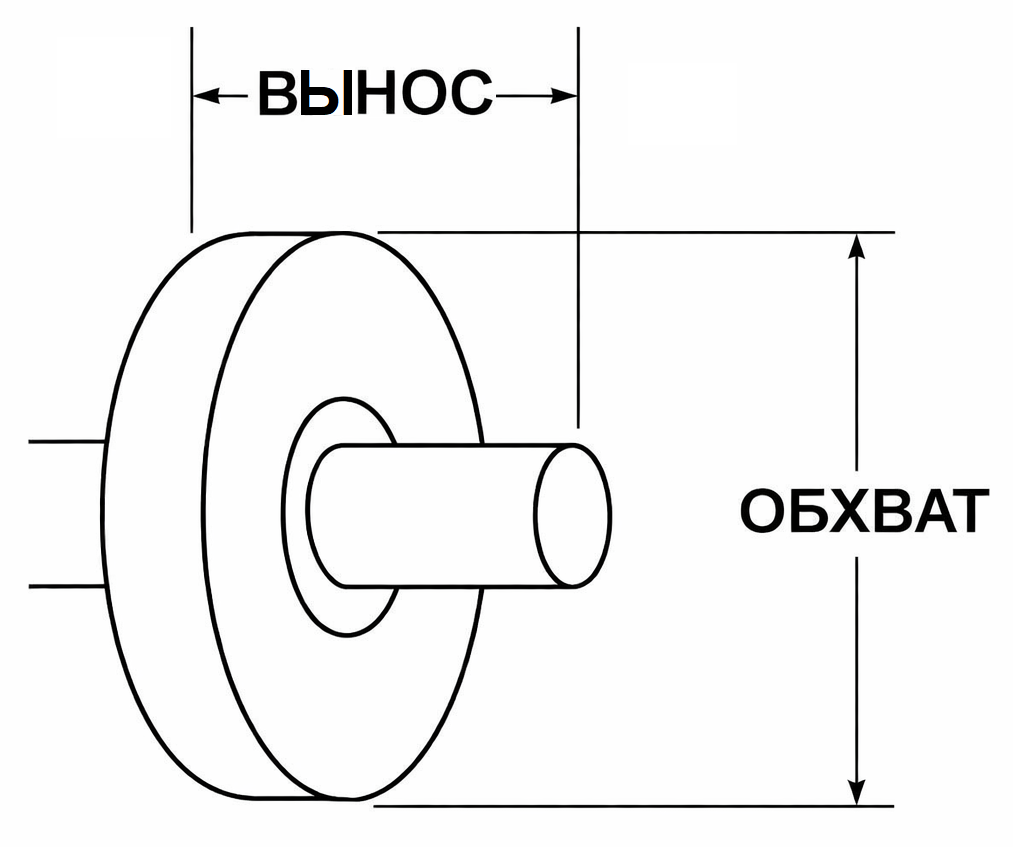

1. Чтобы выбрать правильную модель съемника, необходимо снять размеры демонтируемой детали «вынос» и «обхват» (см. рисунок №1).
2. Для правильного расчета «вылета» важно прибавить толщину демонтируемой детали к длине выступающего вала (см. рисунок №1).

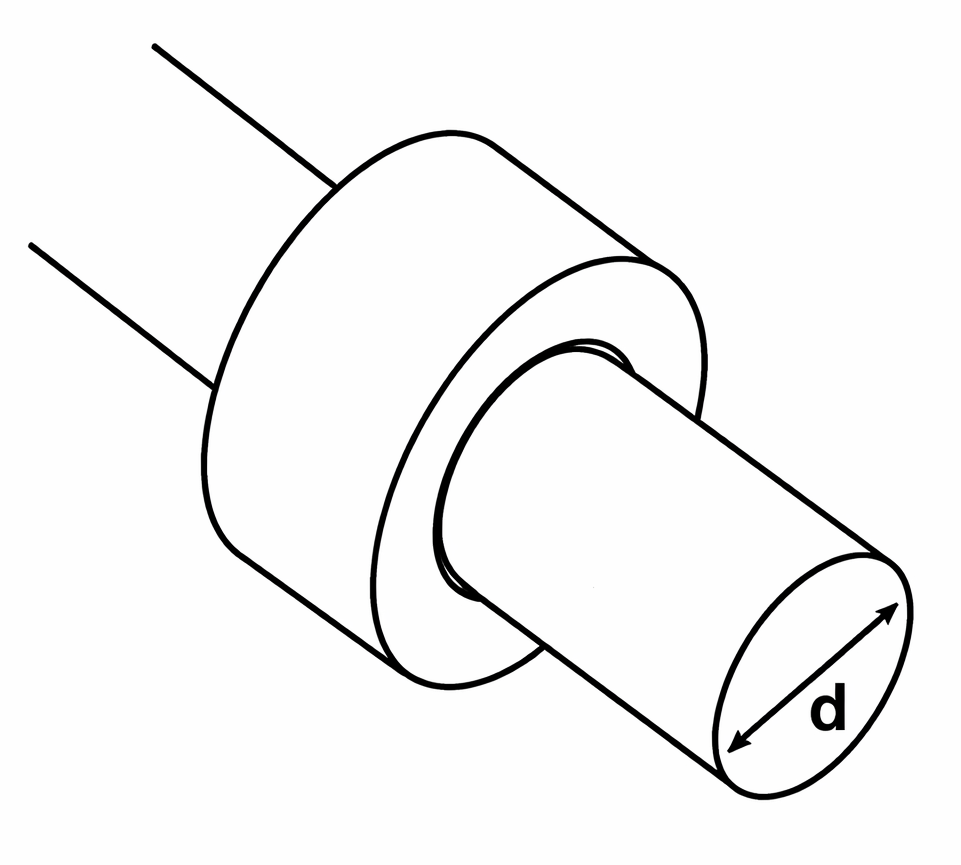

3. Модель, ее усилие в тоннах и площадь опоры подбираются в зависимости от размера демонтируемой детали и толщины вала, на которую она посажена (см. рисунок №2). Для ручных гидравлических съемников модели HHL, подбирается такое значение усилия в тоннах, которое в 8-10 раз превышает диаметр вала (см. таблицу №2).

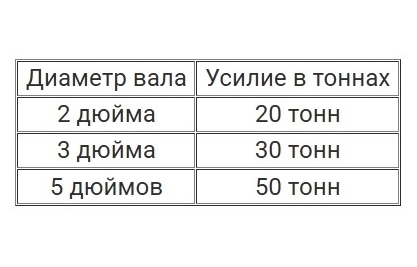

Таблица №2 соотношения Ø вала и усилия съемника
Рисунок №1
Рисунок №2
