ПНЕВМАТИЧНИЙ ВІБРАТОР

     Пневматичні вібратори призначені для створення вібрації (коливань) в спеціалізованих установках і пристроях, застосовуються в різних виробничих процесах у багатьох галузях промисловості та будівництва. В основу роботи пневматичних вібраторів кільцевого типу покладено принцип переміщення кільця, під впливом стиснутого повітря, з бігових каналах вібратора. За рахунок руху кільця і ​​виникнення відцентрової сили створюються коливання. При своїй роботі пневматичні вібратори не використовують електроенергії, а споживають лише стиснене повітря, тому вони є хорошою альтернативою електромеханічним вібраторам, і можуть застосовуватися в місцях, де виходячи з вимог правил техніки безпеки, електричні вібратори застосовуватися не можуть (робота у вибухонебезпечних середовищах, при підвищеній вологості та ін.). Крім того, пневматичні вібратори дуже вигідно встановлювати в тих місцях, де вже є готова, змонтована та функціонуюча пневмосистема. Це не потребуватиме додаткових витрат і вкладень на її монтаж та підключення.

     Область застосування даного типу вібраторів пневматичних дуже широка:

• харчова промисловість, • пакувальне виробництво, • хлібопекарська справа, • сільське господарство, • різні процеси змішування, • виробництво пластмас,

• дозування, • хімічне виробництво, • гірничодобувна промисловість, • сталеливарне виробництво, • вібростоли та вібропреси для виробництва тротуарної плитки,

• бункери бетонної маси для заливки бетону

     Вібратори пневматичні кільцевого типу скорочено - ВПК, підрозділяються на цілий ряд моделей, що відрізняються своїми характеристиками. ВПК-25, ВПК-50, ВПК-80, ВПК-140, ВПК-280, ВПК-700, ВПК-1200 і ВПК-1800. Число, що стоїть після маркування вібратора означає орієнтовну масу в кілограмах, на яку розрахований вібратор. Також необхідно зауважити, що змушуюча сила пневматичних вібраторів може регулюватися шляхом збільшення або зменшення тиску повітря, що подається.



 Пневматичний вібратор ВПК-25



Пневматичний вібратор ВПК-280



Пневматичні вібратори ВПК-700 та ВПК-1200

     Вібратори пневматичні кільцевого типу мають цілий ряд переваг в порівнянні з електромеханічними вібраторами.

• Компактність і мала металоємність - мають відносно велику змушуючу силу коливань при порівняно малій вазі і невеликих розмірах вібратора.
• При підключенні даного типу пневматичних вібраторів до повітряної магістралі, не потрібна спеціальна підготовка повітря, що подається на вібратор, а досить звичайних повітряних фільтрів, що використовуються в звичайних системах.
• Вібратори марки ВПК, завдяки надзвичайно низьким експлуатаційним витратам, що обумовлено легкістю установки пневматичних вібраторів, наявністю самоочищення і відсутністю необхідності технічного обслуговування в період експлуатації, зовнішні пневматичні вібратори є високоекономічними виробами.
• Довговічність - конструкція цих моделей дуже проста і надійна, вони не вимагають мастила, в них практично нічому ламатися, тому ці вироби прослужать Вам дуже довго без будь-якого ремонту.
• Застосування пневматичних вібраторів можливо в будь-яких умовах виробництва, в тому числі з підвищеною вологістю і навіть під водою.
• Управління потоком повітря, що надходить на пневматичний вібратор,здійснюється за допомогою дроселя або пневморозподільника дозволяє робити миттєвий запуск та зупинку пневматичного вібратора, або змінювати величину його відцентрової сили.
• Пневматичні вібратори можуть встановлюватися в будь-якому положенні і під будь-яким кутом.
• На всі моделі пневматичних вібраторів кільцевого типу надається гарантія 24 місяці. Режим роботи S1- тривалий.

Модель вібратора	При тиску 3 Атм		При тиску 4 Атм		При тиску 6 Атм		Завантаження бункера, кг
	Сила коливань, кН	Витрата повітря, л/хв	Сила коливань, кН	Витрата повітря, л/хв	Сила коливань, кН	Витрата повітря, л/хв
ВПК-25	0,94	177	1,24	200	1,70	235	25
ВПК-50	1,14	198	1,40	218	2,10	270	50
ВПК-80	3,87	550	5,54	650	6,42	700	80
ВПК-140	3,56	620	5,56	776	7,42	896	140
ВПК-280	5,77	716	6,63	767	7,54	818	280
ВПК-700	7,91	910	8,44	940	9,63	1005	700
ВПК-1200	10,47	2059	13,95	2376	17,29	2645	1200
ВПК-1800	9,10	3180	15,38	4134	20,48	4770	1800

Таблиця габаритних і приєднувальних розмірів пневматичних вібраторів марки ВПК.

Модель	Габаритні розміри, мм				Ø отворів кріплення, мм	Внутрішній Ø рукава, мм	Маса, кг
	А-довжина	В-висота	С-ширина	Е-відстань між отворами кріплення	D-між центрами отворів
ВПК 25	85	100	30	70	8	10	0,300
ВПК 50	100	100	30	80	8	10	0,800
ВПК 80	140	120	35	112	10	12	1,350
ВПК 140	160	144	35	130	12	12	2,150
ВПК 280	164	164	35	140	12	12	2,450
ВПК 700	212	180	60	160	12	17	4,640
ВПК 1200	234	190	90	194	16	17	8,250
ВПК 1800	250	210	90	194	16	17	10,000

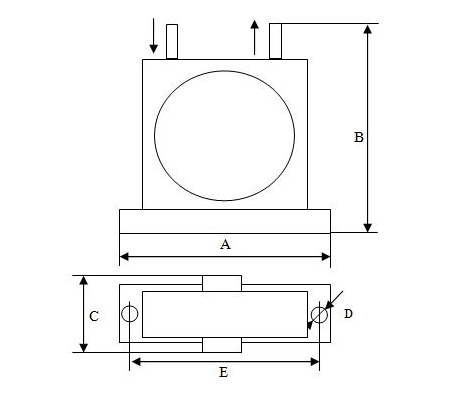

Схематичне креслення розмірів пневматичного вібратора марки ВПК.
