ВІБРАТОРИ ГЛИБИННІ ВИСОКОЧАСТОТНІ

     Вібратори глибинні з вбудованим електродвигуном поділяються на два типи. Перший тип - це вібратори глибинні високочастотні з вбудованим електродвигуном загального призначення моделі ИВ-78, ИВ-102А, ИВ-103. І другий тип - це вібратори глибинні високочастотні з вбудованим електродвигуном для технологічного обладнання моделі ИВ-95, ИВ-114.

ВІБРАТОРИ ГЛИБИННІ З ВБУДОВАНИМ ЕЛЕКТРОДВИГУНОМ ЗАГАЛЬНОГО ПРИЗНАЧЕННЯ

       Застосовуються для ущільнення бетонних сумішей при укладанні їх в монолітні конструкції з різним ступенем армування в будівництві, також при виготовленні бетонних і залізобетонних виробів для збірного будівництва з кроком між стержнями арматури не менше 1,5 діаметра вібронакінечника.

       Вібратори глибинні з вбудованим електродвигуном складаються з вібронакінечника, коробки вимикача та гумовотканинного або металевого рукава, що з'єднує їх, з розташованим в ньому кабелем. У герметично закритому корпусі вібронакінечника вбудований трифазний асинхронний електродвигун з короткозамкненим ротором, на валу якого знаходяться дебаланси, при обертанні яких виникає змушуюча сила.

      На сьогоднішній день випускаєтся три типи моделей ціх глибинних вібраторів це ИВ-78, ИВ-102А та ИВ-103. Вони відрізняються один від одного діаметром вібронакінечника, довжиною і матеріалом проводоізоляційного рукава. Модель вібратора глибинного ИВ-78 комплектується вібронакінечником діаметром 50 мм та гумовотканинним рукавом довжиною 515 мм. Модель вібратора ИВ-102А комплектується вібронакінечником діаметром 75 мм і гумовотканинним рукавом довжиною 515 мм. І модель ИВ-103 комплектується вібронакінечником діаметром 114 мм та металевим рукавом або штангою довжиною 600 мм. Для роботи вібраторів глибинних з вбудованим електродвигуном використовується напруга 42В з частотою струму 200 Гц. Так як частота струму живлячої напруги відмінна від стандартних 50 (60) Гц, для забезпечення роботи даних вібраторів необхідно застосовувати спеціальні пристрої, що дозволяють отримати напругу зі струмом необхідної частоти. Такі пристрої називаються перетворювачами частоти. Перетворювачі частоти бувають двох видів механічні ИЭ-9405 та електронні ИСП-01. За бажанням замовника можлива комплектація вібраторів глибинних марки ИВ-78 та ИВ-102А рукавами більшої довжини.

Вібратор глибинний ИВ-78

Вібратор глибинний ИВ-102А

Вібратор глибинний ИВ-103

відео вібратор глибинний високочастотний з вбудованим електродвигуном

ВІБРАТОРИ ГЛИБИННІ З ВБУДОВАНИМ ЕЛЕКТРОДВИГУНОМ

ДЛЯ ТЕХНОЛОГІЧНОГО ОБЛАДНАННЯ

       Застосовуються для укладання бетону в неармованих масивах, на віброукладачах, що входять в комплект машин для швидкісного будівництва автодоріг, злітних смуг аеродромів та для опрацювання бетонної суміші в будівельних конструкціях.

      Вібратор глибинний з вбудованим електродвигуном моделі ИВ-95А складається з вібронакінечника діаметром 75 мм та гумовотканинного рукава довжиною 600 мм. з розташованим в ньому кабелем. У герметично закритому корпусі вібронакінечника вбудований трифазний асинхронний електродвигун з короткозамкненим ротором, на валу якого знаходяться дебаланси, при їх обертанні виникає змушуюча сила. Живлення глибинного вібратора здійснюється від мережі трифазного струму напругою 127В або 220В. За бажанням замовника можлива комплектація вібратора глибинного марки ИВ-95А рукавами більшої довжини.

      Вібратор глибинний з вбудованим електродвигуном моделі ИВ-114, являє собою закритий корпус, у верхній частині якого розташований трифазний асинхронний електродвигун з короткозамкненим ротором, а в нижній частині вібраційний механізм. Живлення вібратора глибинного здійснюється від мережі трифазного струму напругою 380В.

      Вібратор глибинний марки ИВ-114А, часто ще називають підвісним вібратором. Так як дана модель часто застосовується в якості навісного обладнання на малогабаритному електротранспорті, крані, кран-балці та т. п. Перевага цієї моделі в тому, що її конструкція дозволяє виключити безпосередній контакт оператора з вібратором, позбавити його від важкої фізичної праці, здійснити комплексну механізацію процесів укладання та ущільнення малорухомих бетонних сумішей, підвищити продуктивність праці і поліпшити якість бетонних робіт.

     Вібратор глибинний з вбудованим електродвигуном ИВ-114 призначений для механізованого ущільнення суміші з осадкою стандартного конуса 2-3 см, шарами до 1,25 в неармованих і мало армованих масивних блоках гідротехнічних споруд.

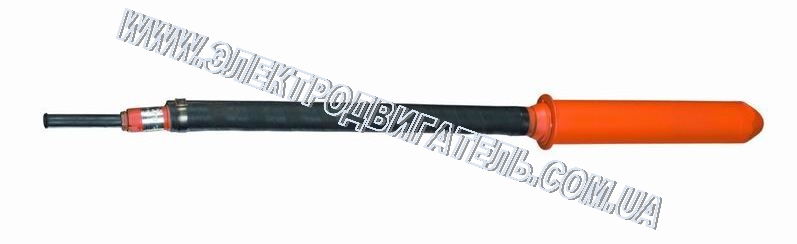

вібратор глибинний з вбудованим електродвигуном ИВ-95А

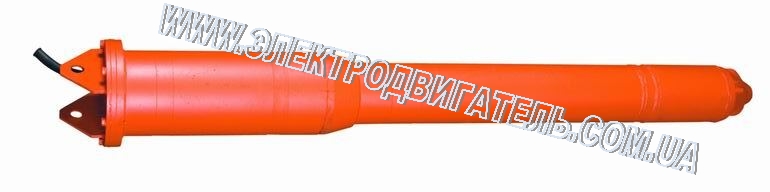

вібратор глибинний навісний з вбудованним електродвигуном ИВ-114

     Вібратори глибинні з вбудованим електродвигуном застосовується в будівництві при укладанні бетону, на ділянках де є напруга 380В, і де є можливість розміщувати високочастотні перетворювачі. Такі типи глибинних вібраторів застосовується, переважно, в промисловому будівництві.  Даний тип вібраторів відрізняє дуже висока продуктивність, яка досягається за рахунок підвищеної частоти струму, високих обертів вбудованого електродвигуна і високої частоти коливань вібронакінечника. За 1 годину роботи високочастотні глибинні вібратори цих моделей можуть опрацьовувати від 10 м3 до 68 м3 бетонної суміші.
