ВІБРАТОРИ ГЛИБИННІ

Підприємство "Торговий Дім" Пневмо-комплект "пропонує широкий вибір вібраторів глибинних.

На нашому складі завжди є в наявності продукція різних заводів виробників в повному асортименті, починаючи з глибинних вібраторів і комплектуючих до них, та закінчуючи таким складним обладнанням як віброущільнювачі та вібротрамбовки.

Вібратори глибинні застосовуються для ущільнення бетонних сумішей, що укладаються в невеликі масиви, монолітні, густо і середньо армовані конструкції, з кроком між стержнями арматури не менше 1,5 діаметра вибронаконечника. Також вібратори глибинні застосовуються для виготовлення бетонних і залізобетонних виробів, для збірного будівництва, для віброобробки технологічних швів збірних конструкцій.

Вібратори глибинні поділяються на кілька видів. Це вібратори глибинні промислового призначення марки ИВ-116А, ИВ-117А, ИВ-116А-1,6, ИВ-113, ИВ-75, ЭПК-1300 (28), ЭПК-1300 (38), ЭПК-1300 (51) , ЭПК-1300 (76) та вібратори глибинні портативні марки ИВ-115, ИВ-120 та ИВ-121.

Основна відмінність цих двох груп глибинних вібраторів полягає в їх продуктивності. Якщо кількість бетону, яку необхідно укласти, велика, то, безумовно, необхідно застосовувати глибинні вібратори промислового призначення. Якщо ж обсяг майбутніх робіт невеликий, можна використовувати портативні вібратори.

ВІБРАТОРИ ГЛИБИННІ ПРОМИСЛОВОГО ПРИЗНАЧЕННЯ

Поділяються в залежності від напруги, що живить. Це вібратори трифазні марки ИВ-116А, ИВ-117А, ИВ-116А-1,6, ИВ-113, ИВ-75 напругою 42 В, та вібратори однофазні марки ЭПК-1300 (28), ЭПК-1300 (38), ЭПК- 1300 (51), ЭПК-1300 (76) напругою 220 В. Вібратор глибинний марки 116А-1,6 - є вібратором підвищеної надійності.

Трифазні глибинні вібратори напругою 42В підключаються до трифазної мережі 380В через понижуючий трансформатор марки ТСЗІ, а однофазні вібратори включаються в звичайну однофазну мережу напругою 220В через спеціальний захисний пристрій (УЗО).

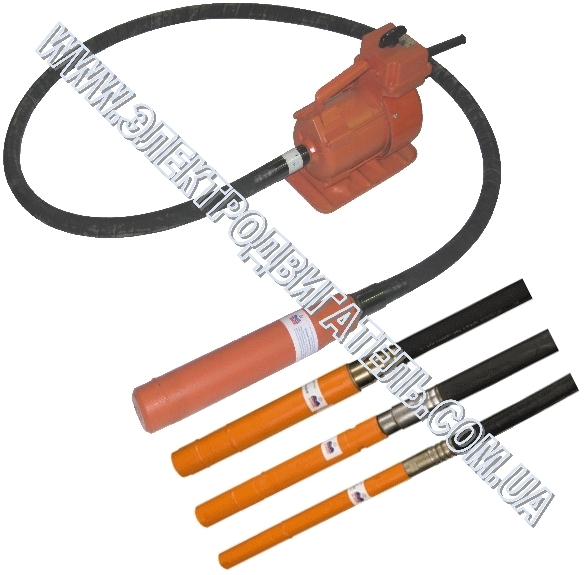

Робочий комплект глибинного вібратора з гнучким валом складається з двигуна, що створює обертальний рух, передаючи його по гнучкому валу на вібронакінечник, в якому утворюється  вібрація.

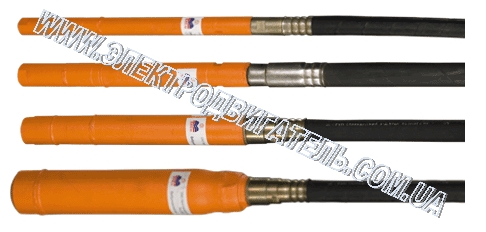

Вібронакінечникі мають планетарний вібраційний механізм. Розрізняються діаметром, змушуючою силою коливань і приєднувальними розмірами до гнучкого валу. Вібронакінечникі бувають наступних діаметрів: 28 мм до глибинних вібраторів марки ИВ-75 та ЭПК-1300 (28), 38 мм до марки ИВ-113 та ЭПК-1300 (38), 51 мм до марок ИВ-117А та ЭПК-1300 (51) та вібронакінечник діаметром 76 мм до марок ИВ-116А, ИВ-116А-1,6 та ЭПК-1300 (76).

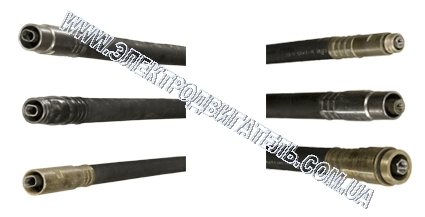

Гнучкі вали розрізняються довжиною і приєднувальними розмірами до вібронакінечника. Вони бувають завдовжки 3 метри, 4 метри, 4,5 метри і 6 метрів.

Двигуни глибинних вібраторів трифазні асинхронні з короткозамкненим ротором до моделей ИВ-75, ИВ-113, ИВ-117А, ИВ-116А та ИВ-116А-1,6 і однофазні асинхронні з короткозамкненим ротором до моделей ЭПК-1300 (28), ЭПК- 1300 (38), эПК-1300 (51), ЭПК-1300 (76).

ВІБРАТОРИ ГЛИБИННІ ПОРТАТИВНІ

Вібратори глибинні портативні ручні моделі ИВ-115, ИВ-120, ИВ-121 виготовлені на базі машини ручної електричної свердлильної ударнокрутящої моделі ДЕУ-750 ЕР. У робочий комплект портативного глибинного вібратора марки ИВ-115 входить вібронакінечник діаметром 28 мм та гнучкий вал довжиною 1,1 метра, в комплект марки ИВ-120 входить вібронакінечник діаметром 38 мм з валом 1,1 метр, і в комплект марки ИВ-121 входить вібронакінечник діаметром 51 мм з валом 1,1 метр.

Даний вид вібраторів глибинних застосовується при укладанні невеликих обсягів бетону в різні монолітні конструкції і при виготовленні бетонних та залізобетонних виробів невеликих розмірів. Наприклад: бетонних кілець для колодязів, різних бетонних блоків і т.д.

Вібратори глибинні портативні ИВ-115, ИВ-120, ИВ-121 підключаються до однофазної мережі напругою 220В і частотою струму 50 Гц.

вібратор глибинний портативний ИВ-115, ИВ-120, ИВ-121



     З метою запобігання розкручування вала гнучкого з вібронакінечником, електропривід глибинного вібратора промислового призначення напругою (42В) має односторонне (праве) обертання. Якщо при включенні вібратора глибинного, виник стукіт кулачковою муфти в електроприводі, необхідно змінити фазировку електроприводу вібратора. Для цього необхідно поміняти місцями будь-які два дроти на клемній колодці підключення глибинного вібратора.

      Вібронакінечник вібратора глибинного є герметично закритий корпус, в середині якого знаходиться бігунок, з'єднаний зі шпинделем шарнірним вузлом. У вібронакінечнику бігунок, створює вібраційні коливання корпусу. Тому, необхідно за будь-яких умов уникати потрапляння олії або будь-який інший мастил, всередину корпусу вібронакінечника. У разі, якщо все ж, всередину потрапило мастило, вібронакінечник необхідно розібрати і ретельно промити всі деталі розчинником та витерти насухо.

     Після включення електропривіда вібратора, для запуску вібронакінечника в роботу, його (вібронакінечник), необхідно кілька разів вдарити об землю.

     Всі зовнішні з'єднання вібратора глибинного мають ліву різьбу.

ЯК ПРАВИЛЬНО ПІДІБРАТИ ДІАМЕТР ВІБРОНАКІНЕЧНИКА ДЛЯ ГЛИБИННОГО ВІБРАТОРА

     При проведенні різних робіт з бетонування, часто виникає питання, який діаметр вібронакінечника обрати? Насправді все дуже просто. При наявності арматури, покладеної в сітку в бетонованих виробах, утворюються так звані квадрати арматури. Діаметр вібронакінечника слід вибирати так, щоб мінімальна відстань між сторонами квадрату арматури, була в 1,5 рази більше ніж діаметр вібронакінечника. Наприклад квадрат арматури 60 мм на 70 мм, найменша відстань між арматурою 60 мм. 60 мм/1,5 = 40 мм. Отже, для бетонування виробів з таким розміром квадрату нам необхідно застосувати вібронакінечник діаметром менше 40 мм. У нашому розпорядженні 4 види вібронакінечників - це 28 мм, 38 мм, 51 мм та 76 мм. Обираємо найближче значення - 38 мм.

     Слід також зазначити, що неправильний вибір діаметра вібронакінечника вібратора глибинного, призведе до його швидкої поломки, в зв'язку з відсутністю достатнього простору для його вільного ходу, що рано чи пізно призведе до затискання вібронакінечника в квадратах арматури і обриву гумової муфти. Якщо при укладанні бетону арматура у виробах відсутня, то, як правило, застосовують вібронакінечники з більшою продуктивністю і відповідно більшого діаметру 51 мм та 76 мм.
