ВІБРАТОРИ ПЛОЩИННІ

      Вібратори площинні являють собою асинхронний електродвигун з короткозамкненим ротором, з встановленими на кінцях валу дебалансами. При обертанні вала ротора вібратора, електрична енергія перетворюється в механічну, і за допомогою дебалансів створюються коливання. За рахунок регулювання положення дебалансів, регулюється змушуюча сила і амплітуда коливань. Такі площинні вібратори ще називають майданчиковими або поверхневими вібраторами. Таку назву ці машини отримали через особливості їх застосування. Як правило, їх кріплять до будь-яких площин, або поверхонь різного устаткування і механізмів, які потім будуть піддані коливанням (вібростоли, вібропреси, транспортери, віброплощадки та ін.).

     Конструкція площинного вібратора забезпечує вібростійкість обмотки статора і механічну міцність вала ротора, підшипникового вузла і корпусних деталей. Статор електродвигуна вібратора вбудований в алюмінієвий або чавунний литий корпус (в залежності від моделі вібратора) з коробкою виводів і посиленими елементами кріплення до вібромеханізму. Вал ротора площинного вібратора спирається на підшипники. Дебалансні регульовані вузли, з двох сторін закриті кожухами. У коробці виводів встановлена ​​клемна панель для з'єднання виводів дротів статора площинного вібратора з струмоведучим кабелем.

    Основна область застосування площинних вібраторів, це збудження вібрації в устаткуванні по ущільненню бетонних сумішей і грунтів, транспортування, розвантаження і просіювання сипучих матеріалів, використання в якості приводу віброживильників, віброплощадок та  для інших технологічних робіт.

      У цьом розділі містяться  площинні вібратори двох тіпів. Перший тип - це вібратори класичної серії, в маркуванні якіх присутні літери «А», «Б» або «Е». Дані моделі площинних вібраторів виготовлені зі стандартних деталей та комплектуючих. Причому літерами «А» та «Б» позначають базові моделі площинних вібраторів з тріфазною напругою 380В та 42В, а літерою «Е» маркують майданчікові вібратори однофазною напругою 220В.

     Другий тип - це площинні вібратори підвищеної надійності з трифазною напругою 380В або 42В, в маркуванні яких присутня літера «Н». Ці вібратори виготовлені із застосуванням особливо міцних деталей і комплектуючих, при складанні даних моделей здійснюється індивідуальний підбір і підгонка всіх комплектуючих.

ВІБРАТОРИ ПЛОЩИННІ КЛАСИЧНОЇ СЕРІЇ

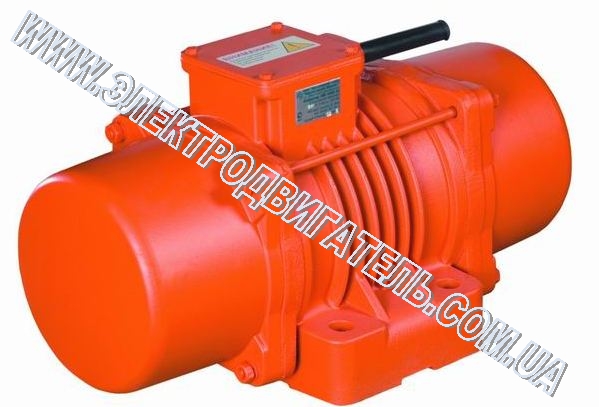

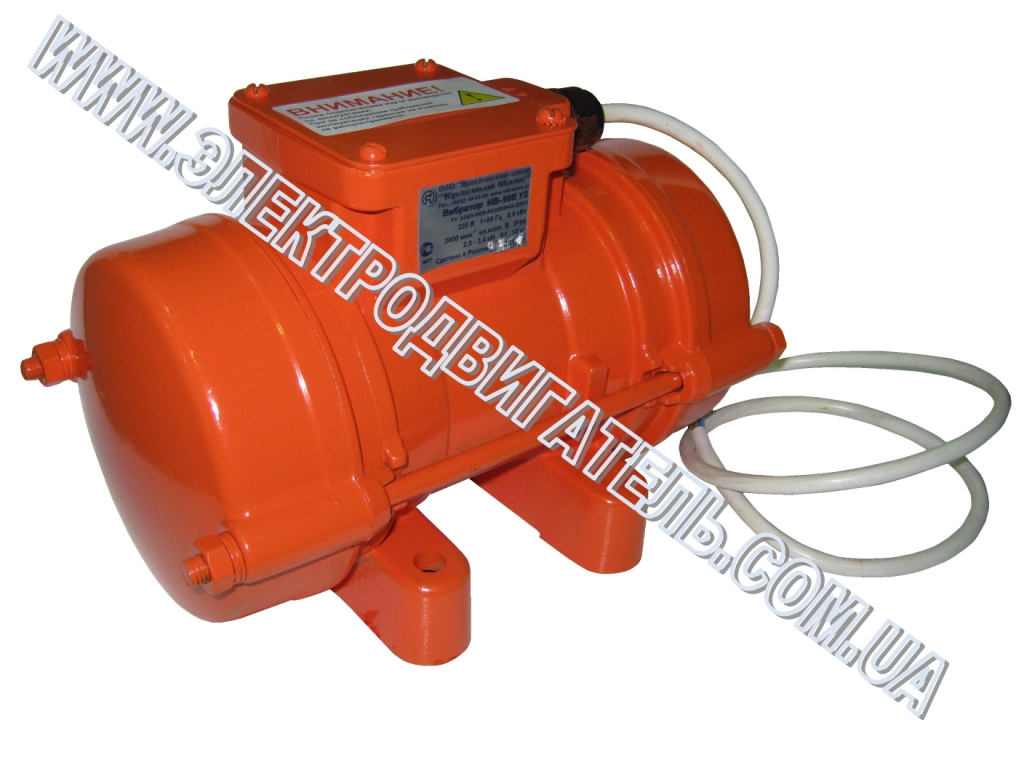

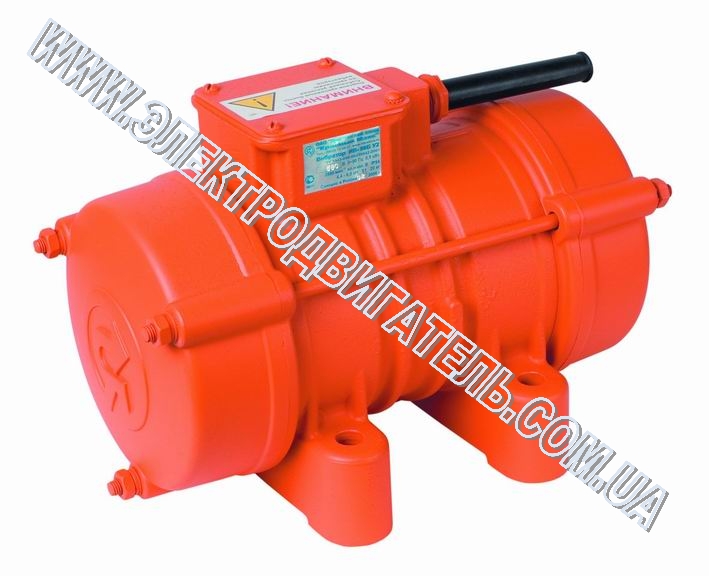

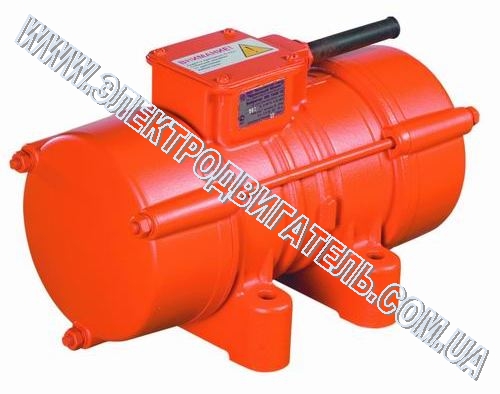

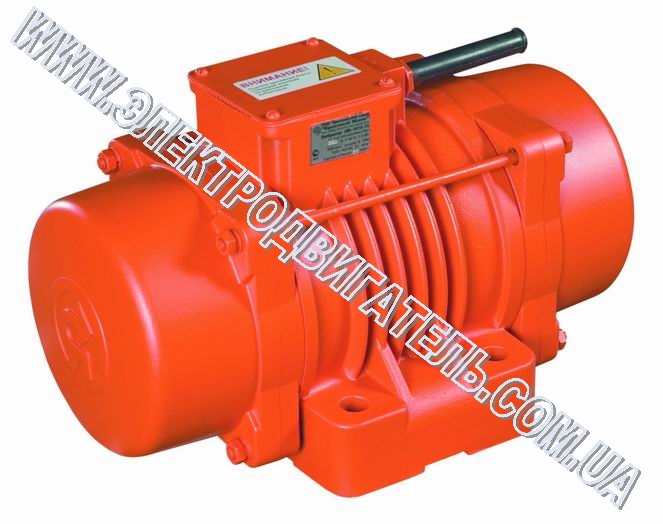

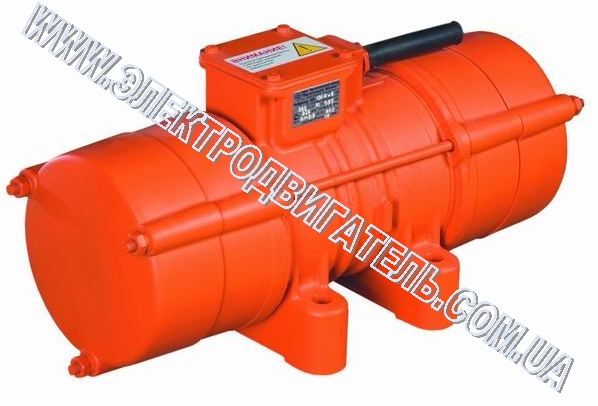

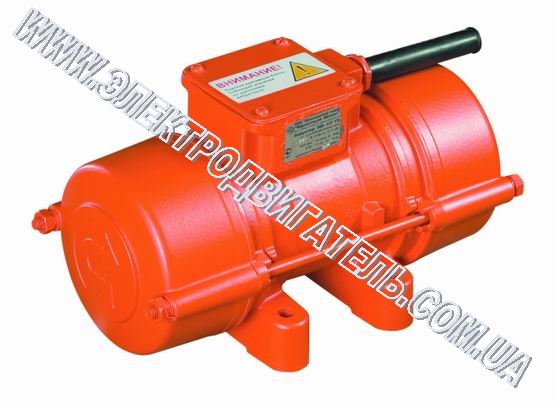

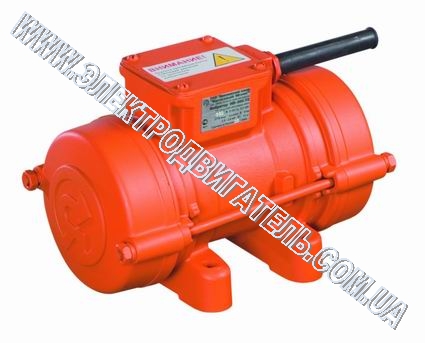

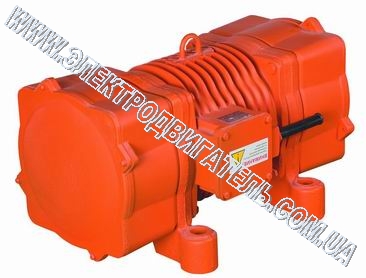

       Вібратори площинні класичної серії марки ИВ-99Б, ИВ-99Е, ИВ-98Б, ИВ-98Е, ИВ-104Б, ИВ-104Б-6, ИВ-107А, ИВ-105, ИВ-105-2.2, ИВ-106, ИВ -127 , ЕВ-320, ЕВ-320Е вібраційні машини, які, на сьогоднішній день мають найкраще поєднання за принципом «ціна-якість». Ці моделі широко відомі и добре зарекомендували себе у різніх галузях промисловості та будівництва. Дана серія площинних вібраторів отримала дуже широке застосування завдяки, порівняно невісокій ціні при хорошій якості й надійності цього обладнання. Адже майданчикові вібратори ИВ коштують в 3-4 рази дешевше ніж аналогічні вібратори провідних імпортних виробників. Крім того конструкція і технічні характеристики майданчикових вібраторів цієї серії, не змінювалися вже досить тривалий час. Тому, якщо Вам необхідно замінити вібратор на якомусь старому обладнанні, потрібно тільки знати його старе маркування і ми з легкістю підберемо Вам його повний новий аналог.

ВІБРАТОРИ ПЛОЩИННІ ПІДВИЩЕНОЇ НАДІЙНОСТІ

     Вібратори площинні підвищеної надійності марки ИВ-99Н, ИВ-98Н, ИВ-107Н, ИВ-105Н, ИВ-104Н, ИВ-104Н-6, ИВ-106Н, ИВ-107Н-1.5, ИВ-127Н це вібраційні машини, які відрізняються від вібраторів класичної серії підвищеною міцністю і збільшеним робочим ресурсом, як мінімум в 3 рази. У майданчикових вібраторів підвищеної надійності встановлені підсилені чавунні підшипникові щити, підшипники більшої вантажопідйомності, підвищена пило-влагозахищеність, подвійне покриття обмоток, індивідуальний підбір та підгонка всіх комплектуючих (ручна збірка). Площинні вібратори цієї лінійки незамінні при більш жорстких і тривалих режимах роботи. За всіма іншими технічними характеристиками (напруга, потужність, посадочні розміри та ін.) вібратори майданчикові підвищеної надійності нічим не відрізняються від вібраторів класичної серії.

      Трифазні площинніі вібратори випускаються в двох виконаннях: з напругою 42В та 380В. Оскільки напруга 42В є безпечною напругою, то в місцях проведення робіт, де присутній підвищений вміст вологи, рекомендується застосовувати тільки вібратори з безпечним напругою.

      Однофазні площинніі вібратори з маркуванням «Е», оснащуються робочим конденсатором, розташованим в коробці виводів, разом з клемної панеллю. При використанні вібраторів з однофазною напругою 220В, настійно рекомендується використовувати ПЗВ (пристрій захисного відключення).

       Вібратори площинні з маркуванням «Н», крім вібратора ИВ-98Н, за своїм зовнішнім виглядом нічим не відрізняються від своїх аналогів в класичній серії. Вібратори ИВ-105 та ИВ-105-2.2, зовні нічим не відрізняються.

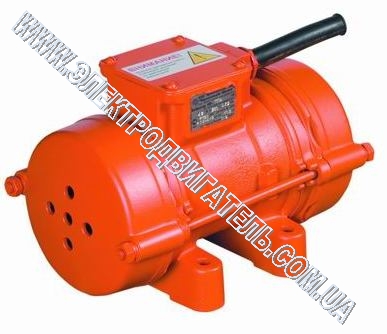

         Вібратори майданчикові ИВ-111А є високочастотними вібратороми і розраховані на частоту струму 200 Гц.

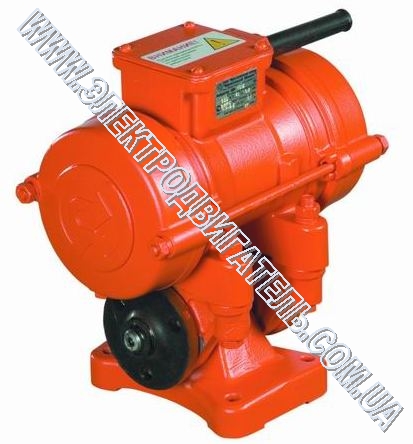

       Вібратори площинні електромеханічні з спрямованими коливаннями ИВ-101Б - це вібратори в конструкції яких застосовано шарнірний пристрій, який забезпечує направленні коливання приєднувального механізму.

РЕЖИМИ РОБОТИ ПЛОЩИННИХ ВІБРАТОРІВ

      При використанні площинних вібраторів, дуже часто виникає необхідність у регулюванні змушуючої сили коливань. Таке регулювання здійснюється за рахунок зміни положень дебалансов вібратора. У вібраторах площинних класичної серії та підвищеної надійності таких положень, як правило, шість. Вийнятком є ​​модель вібратора майданчикового ЭВ-320 та ЭВ-320Е. У ціх моделях дебаланси мають всього два положення.

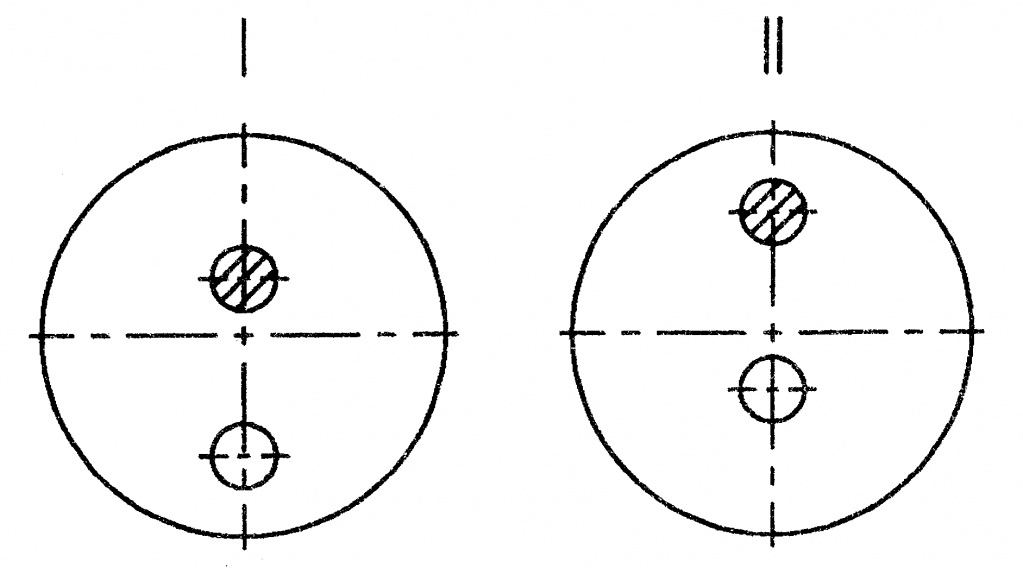

      Для регулювання величини змушуючої сили площинних вібраторів, дебаланси на обох кінцях вала виконані подвійними. Дебаланси, встановлені ближче до електродвигуна, мають шпонкові з'єднання з валом ротора. Дебаланси розташовані ближче до кінця вала, є поворотними щодо вала. Регулювання здійснюється шляхом зміни взаємного розташування дебалансів на обох кінцях вала (дивіться малюнок № 1). Для регулювання змушуючої сили вібратора майданчикового марки ЭВ-320 та ЭВ-320Е дебаланси на обох кінцях вала виконані двопозиційними. Регулювання здійснюється шляхом перестановки обох кінців вала у відповідне положення дебалансів (дивіться малюнок №2). Парні дебаланси на обох кінцях вала повинні бути розгорнуті на однаковий кут. При правильній установці вони повинні бути симетричні щодо вертикалі.

     Для того, щоб ваш площинний вібратор прослужив вам тривалий час, необхідно дотримуватися простих умов. Положення дебалансів майданчикового вібратора має строго відповідати режиму його роботи. Режим роботи вібратора це відрізок часу протягом якого вібратор знаходиться у включеному стані.

     Згідно ГОСТ 12.2.013.0-91. вібратор площинний може мати три режими роботи S1, S3-60%, S3-40%. При встановленні дебалансів в I або II положення (див. малюнок 1) необхідно дотримуватися режиму роботи S1 - тривалий режим роботи. При встановленні дебалансів в III або IV положення (див. малюнок 1) необхідно дотримуватися режиму роботи S3-60%, - це повторно-короткочасний режим роботи з тривалістю включення 6 хв., 4 хв. - відпочинок. При встановленні дебалансів в V або VI положення (див. малюнок 1) необхідно дотримуватися режиму роботи S3-40%, - з тривалістю включення 4 хв., 6 хв. - відпочинок.
