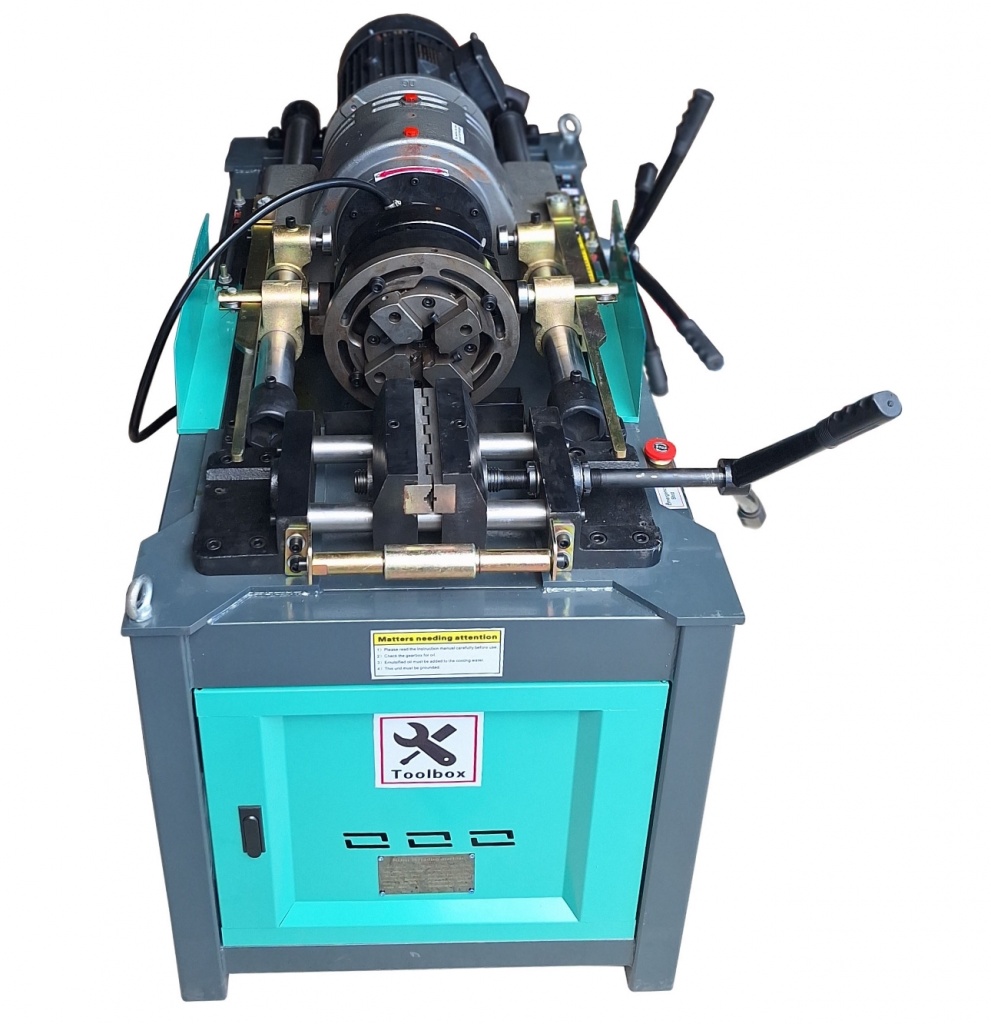

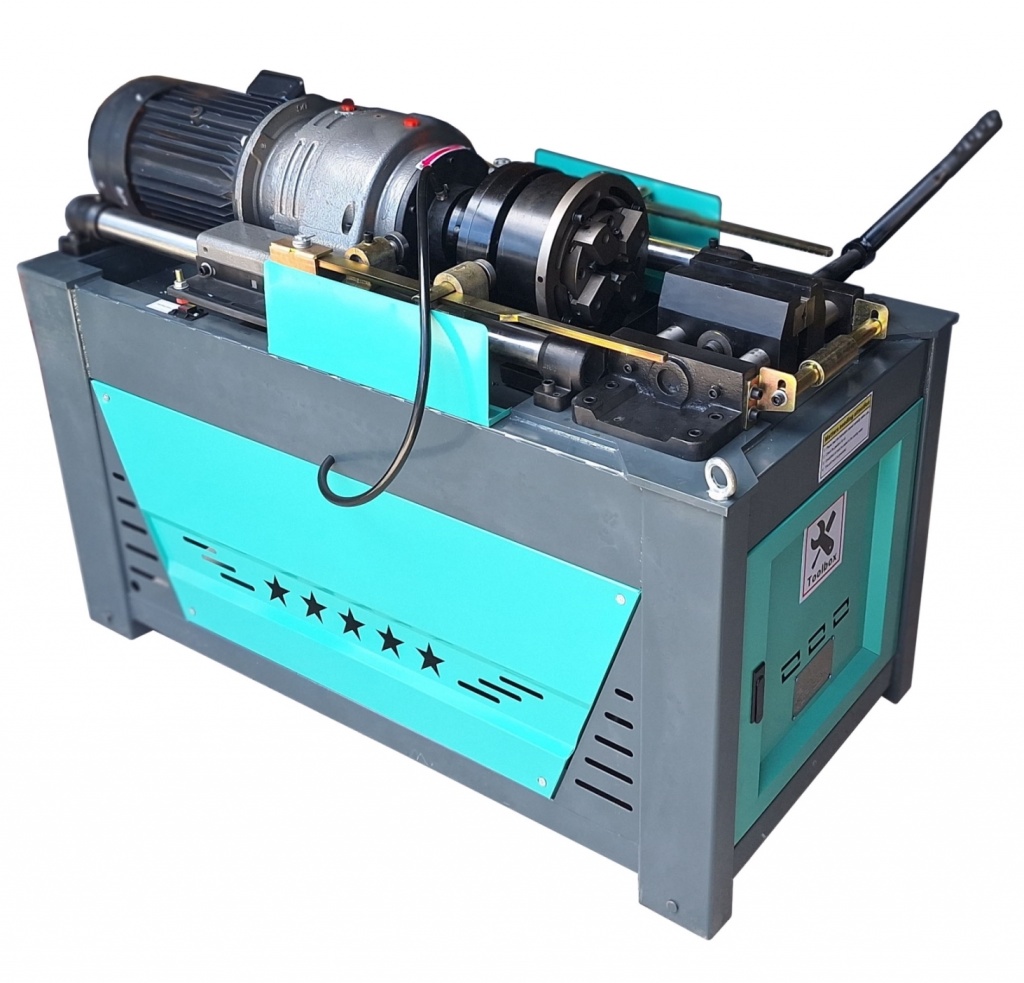

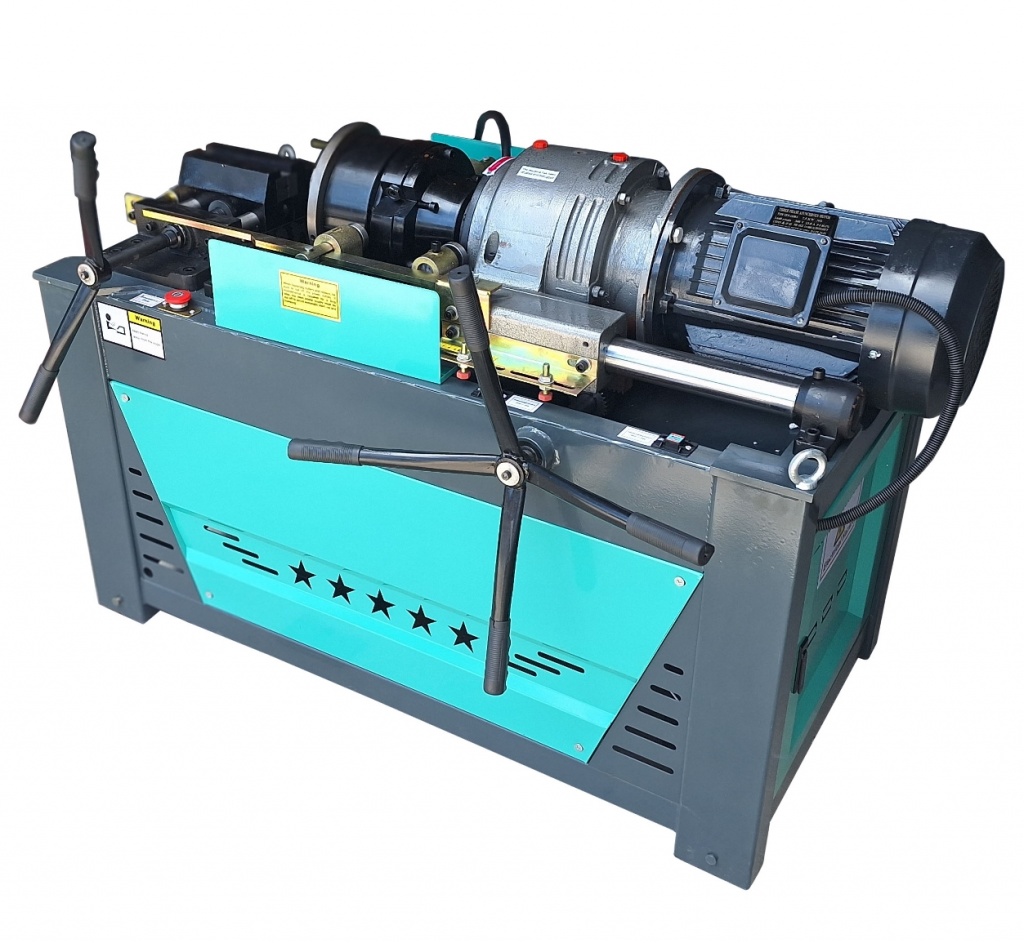

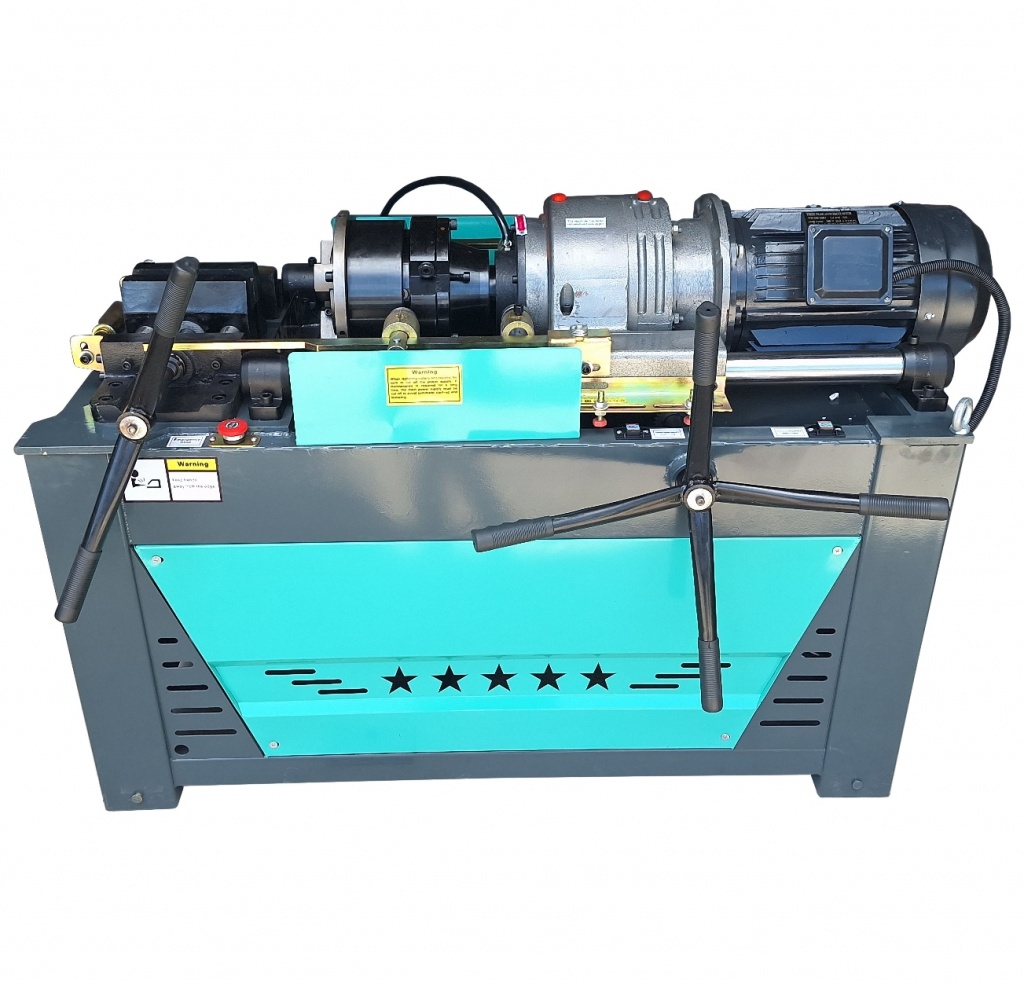

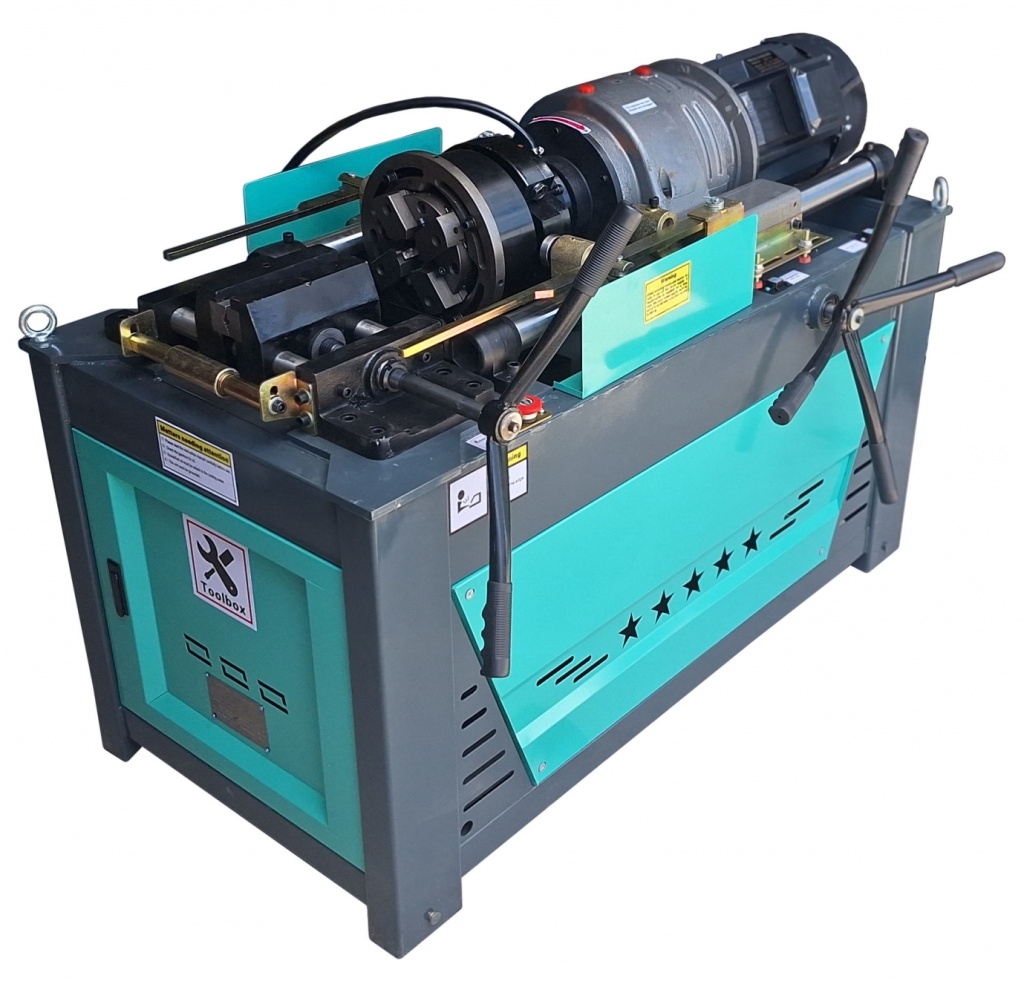

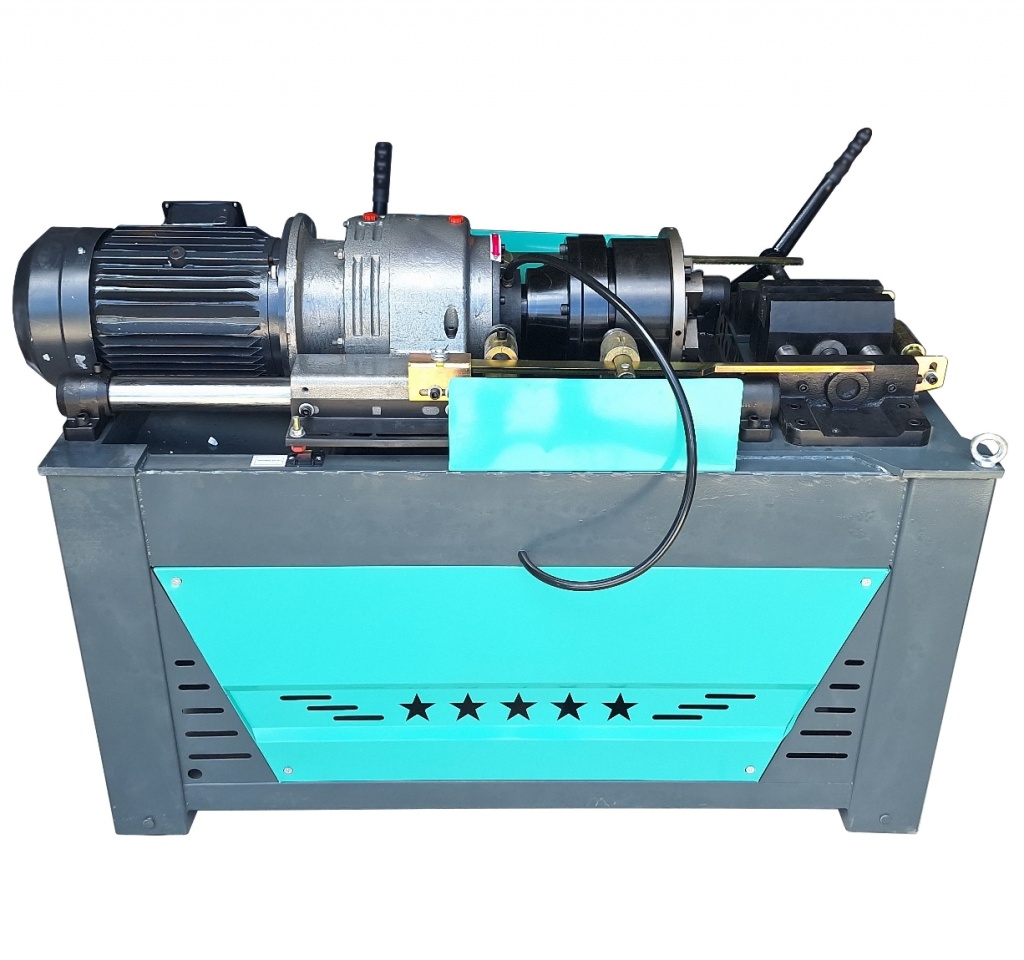

Резьбонакатной станок для нарезания резьбы на арматуре модель HGS-50 предназначен для обработки концов ребристых или гладких арматурных прутков различного диаметра, с целью формирования резьбы для дальнейшего соединения при помощи муфты.
Станок предназначен для нарезания резьбы на арматуре диаметром от 16 мм до 40 мм. Длина нарезаемой резьбы 150 мм.
В комплект поставки входят лезвия 4 шт. для предварительной обработки арматуры и 2 комплекта обкатных роликов по 3 штуки.
- Для арматуры диаметром 16-22 мм применяются обкатные ролики диаметром 79 мм с шагом резьбы 2,5 мм и углом 75°.
- Для арматуры диаметром 24-32 мм применяются обкатные ролики диаметром 71 мм с шагом резьбы 3,0 мм и углом 75°.
- Для работы с арматурой диаметром 33-40 мм применяются обкатные ролики диаметром 62 мм с шагом резьбы 4,0 мм и углом 60°, которые не идут в комплекте вместе со станком и их нужно приобретать отдельно.
Принцип работы резьбонакатного станка заключается в следующем. Обрабатываемая арматура жестко закрепляется в тисках, после чего проходит
последовательную механическую обработку вращающимся режущим инструментом с одновременной подачей жидкости для охлаждения. Обе операции –
стачивание ребер и накатывание резьбы – выполняются за один проход. При движении вперед шпиндель вращается в одном направлении, а при
обратном ходе меняет направление вращения для выполнения резьбы. Это ускоряет работу и повышает производительность резьбонакатного станка.

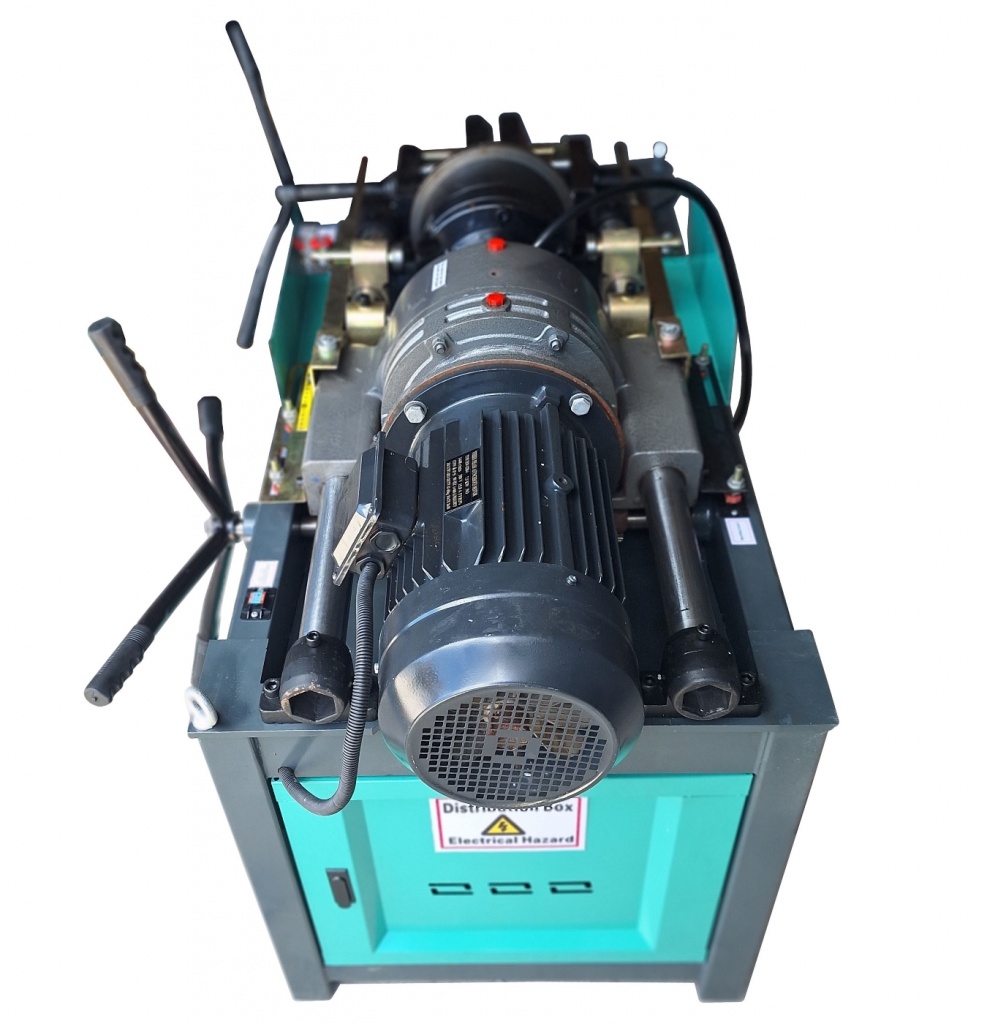

Привод режущего инструмента и самого станка обеспечивается трехфазным электродвигателем мощностью 7,5 кВт.
В резьбонакатном станке HGS-50 предусмотрена система охлаждения. За счет специальной помпы, на обрабатываемую деталь осуществляется постоянная
подача смазочно-охлаждающей жидкости. В качестве смазочно-охлаждающей жидкости используют эмульсолы на основе смеси минеральных масел и воды.
Без обильного охлаждения обкатные ролики «сгорят» (потеряют закалку) за один день. СОЖ покупается в виде концентрата (эмульсола) и разводится с водой (обычно в пропорции 1:10 или 1:20). Или приобретается в уже в разведенном виде. Расход смазочно-охлаждающей жидкости составляет около 5–10 литров концентрата на первый месяц работы, так как жидкость циркулирует по кругу через помпу станка, испаряется и уносится со стружкой.
Основные преимущества резьбонакатного станка модели HGS-50
- Высокая точность нарезанной резьбы.
- Резьба отличается высокой однородностью.
- Компактность конструкции.
- Простота в эксплуатации.
- Высокая скорость нарезания резьбы.
- Низкий уровень шума.
- Высокая прочность соединения арматуры.
- Длительный срок службы.
На резьбонакатной станок для нарезания резьбы на арматуре модель HGS-50 предоставляется гарантия 12 месяцев.
