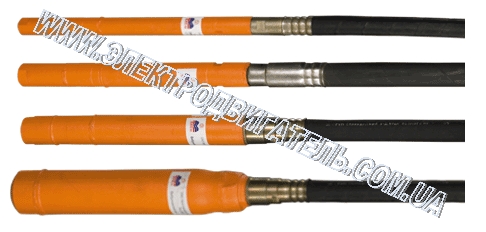

Вибронаконечник к глубинному вибратору ИВ-116, ИВ-116-1,6 диаметром 76 мм

     Вибронаконечник или вибробулава к глубинному вибратору диаметром 76 мм входит в состав глубинного вибратора марки ИВ-116А или ИВ-116А-1,6.

     Вибронаконечник предназначен для возбуждения колебаний в бетонных смесях, тем самым, способствуя их уплотнению и укладке в монолитные конструкции.

     Вибробулава представляет собой герметично закрытый корпус 2, внутри которого находится бегунок 1, соединенный со шпинделем 4, шарнирным узлом 3. В вибронаконечнике бегунок, планетарно обкатываясь по конусной поверхности сердечника создает вибрационные колебания корпуса.

     Все наружные соединения корпусов вибронаконечников имеют левую резьбу.

 1 – бегунок, 2 – корпус, 3 – муфта упругая, 4 – шпиндель, 5 – подшипник, 6 – головка, 7 – сердечник;
