Вибронаконечник к глубинному вибратору ИВ-117, ЭПК-1300 диаметром 51 мм

     Вибронаконечник или вибробулава к глубинному вибраторудиаметром 51 мм входит в состав глубинного вибратора марки ИВ-117А или ЭПК-1300.

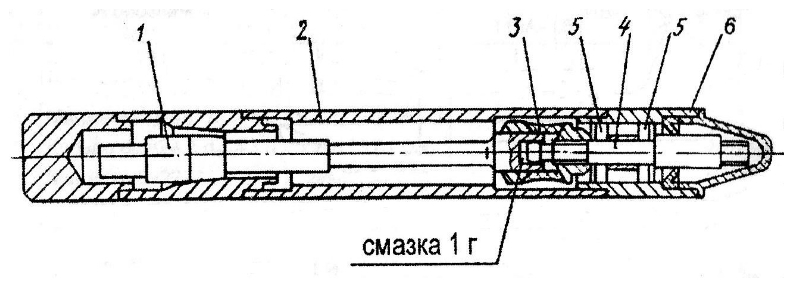

     Вибронаконечник представляет собой герметично закрытый корпус 2, внутри которого находится бегунок 1, соединенный со шпинделем 4, шарнирным узлом 3.

В вибронаконечнике бегунок, планетарно обкатываясь по конусной поверхности втулки создает вибрационные колебания корпуса.

     Все наружные соединения корпусов вибронаконечников имеют левую резьбу.

1 – бегунок, 2 – корпус, 3 – муфта упругая, 4 – шпиндель, 5 – подшипник, 6 – головка;
