Количество колебаний в минуту, кол/мин | 19 800 |
Габариты, мм | 415 х 28 х 28 |
Масса, кг | 1,4 |
Цена грн. с НДС, шт. | 1 080,00 |

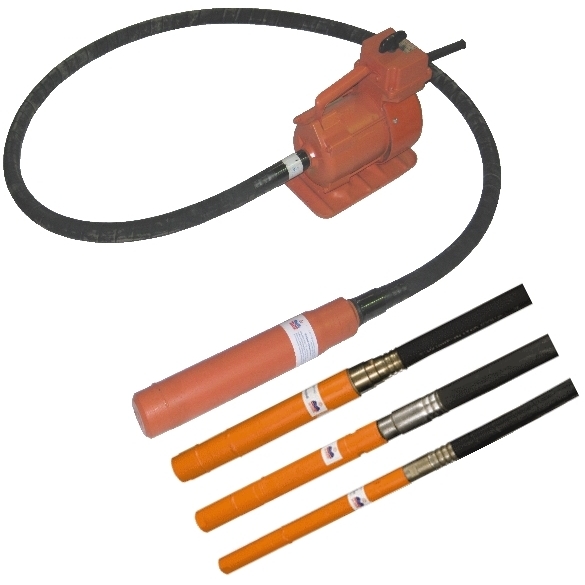

Вибронаконечник или вибробулава к глубинному вибратору диаметром 28 мм входит в состав глубинного вибратора марки ИВ-75 или ЭПК-1300 (28).
Вибронаконечник представляет собой герметично закрытый корпус 2, внутри которого находится бегунок 1, соединенный со шпинделем 4, шарнирным узлом 3.
В вибронаконечнике бегунок, планетарно обкатываясь по конусной поверхности втулки создает вибрационные колебания корпуса.
На сегодняшний день, это самый малый вибронаконечник и используется он, для заливки бетона, в самых узких и труднодоступных местах (мелкая арматурная ячейка, колоны небольшого диаметра и т.д.)
Все наружные соединения корпусов вибронаконечников имеют левую резьбу.
1 – бегунок, 2 – корпус, 3 – муфта упругая, 4 – шпиндель, 5 – подшипник, 6 – головка;
Наименование параметров | вибронаконечник 28 мм |
Диаметр рабочей части (d), мм | 28 |
Длина рабочей части, мм | 415 |
Частота колебаний при холостом ходе, об/мин | 18780 |
Вынуждающая сила, кН | 0,72 |
Радиус действия, мм | 180 |
Производительность, м3/ч | 2,0 |
Масса, кг | 1,4 |
