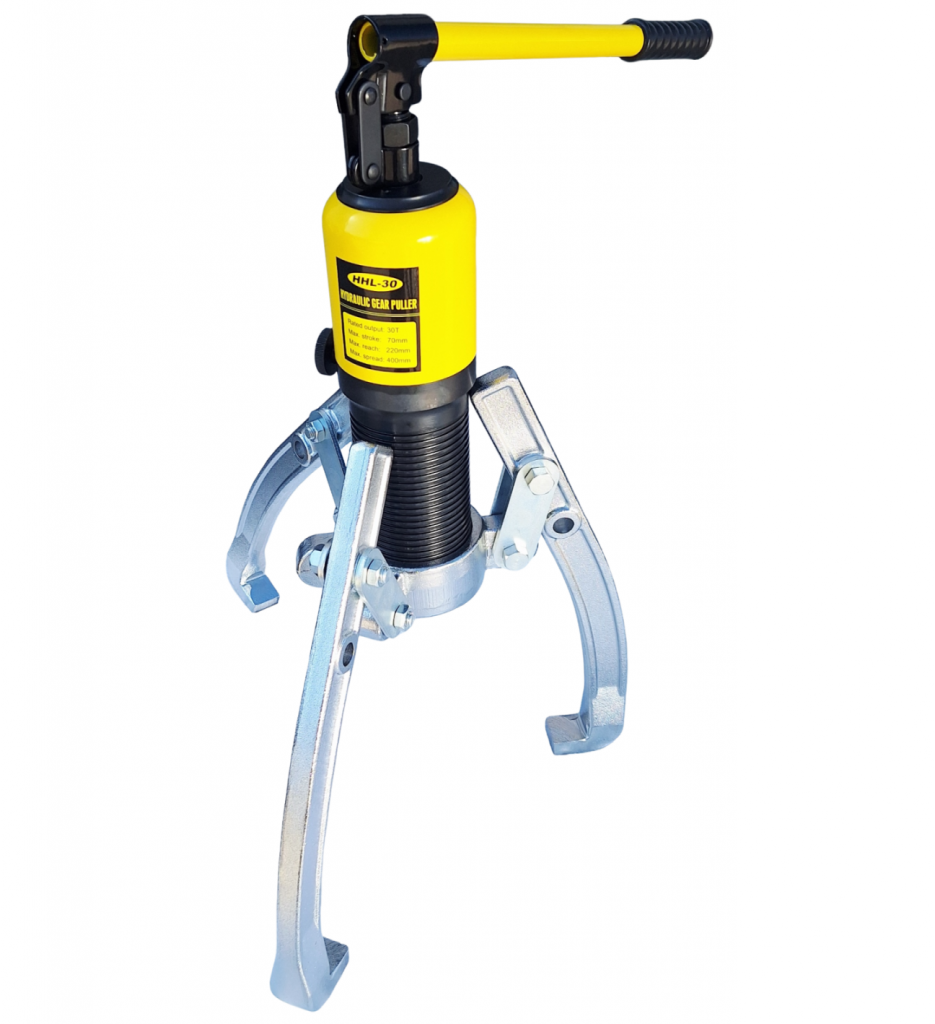

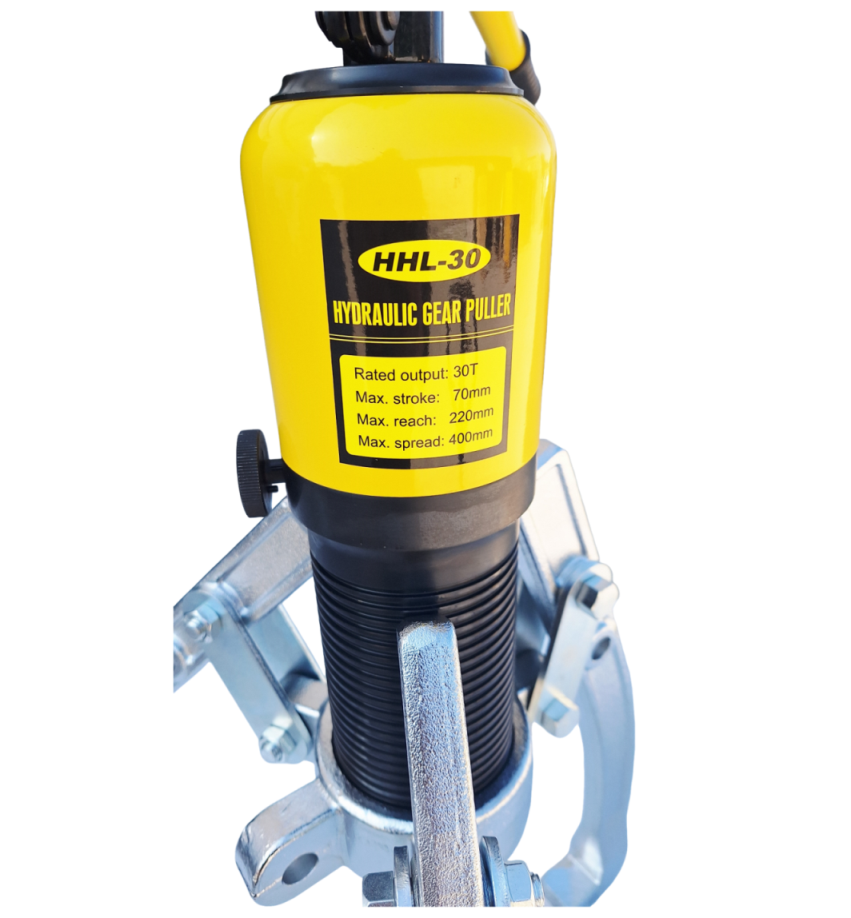

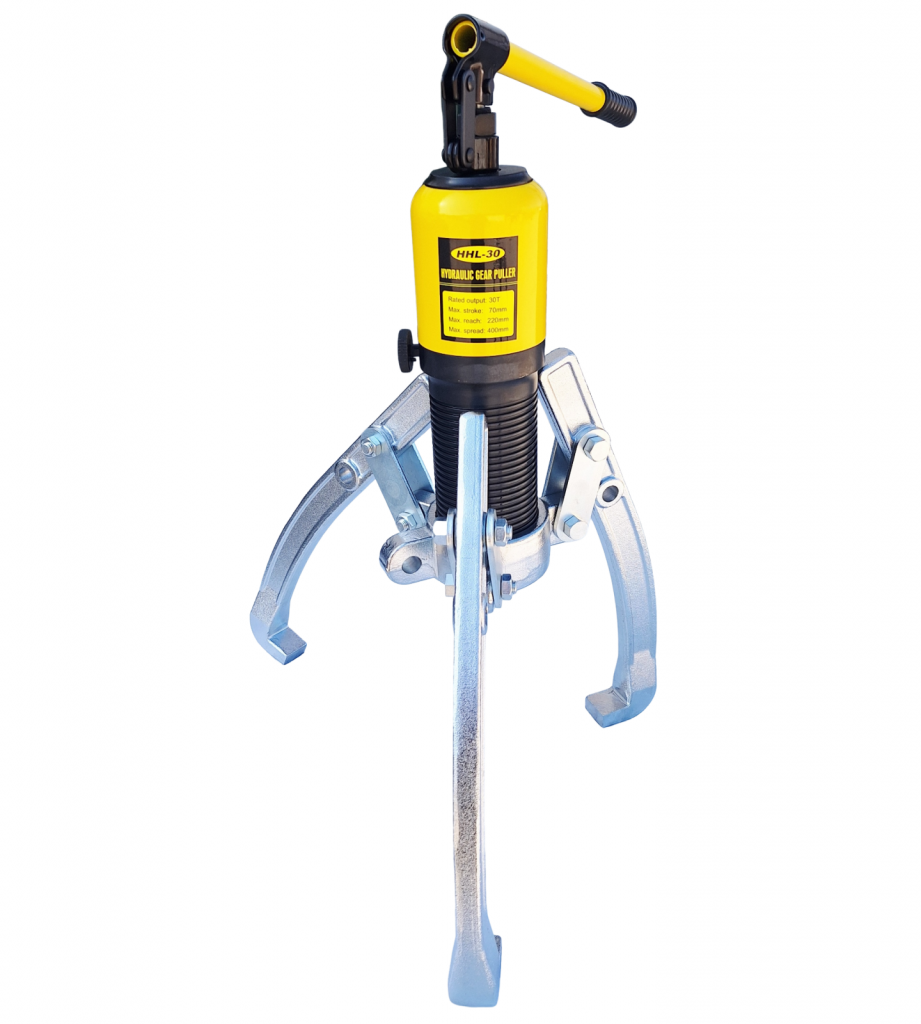

Ручний гідравлічний знімач HHL-30 із вбудованим насосом призначений для демонтажу встановлених з натягом втулок, підшипників, зубчастих коліс, шестерень, шківів тощо, діаметром від 150 мм до 400 мм. Дана модель знімача має зусилля до 30 тонн з ходом поршня до 70 мм і регульованою глибиною захвату до 220 мм.
В основу роботи гідравлічного знімача моделі HHL-30 покладено принцип роботи гідроциліндра, де за рахунок поршня та гідравлічної оливи створюється велике зусилля до 30 тонн, яке й передається на основний відцентрований шток. Той, у свою чергу, здійснює поступальний рух назустріч захватам, які, перебуваючи в зачепі з деталлю, що демонтується, знімають її.
Ручні гідравлічні знімачі застосовуються в різних галузях промисловості та сільського господарства: технічне обслуговування вантажних автомобілів і сільськогосподарської техніки, обслуговування електродвигунів і редукторів, у різних галузях виробництва, у будівництві тощо.
Характеристики та переваги:
-
Головна перевага цієї моделі ручного гідравлічного знімача — це його мобільність, компактність та автономність. Завдяки мінімальним розмірам цього інструменту для його використання знадобиться мінімум зусиль.
-
Ці знімачі дуже зручно застосовувати під час робіт у місцях з обмеженим простором та там, де немає джерел електропостачання.
-

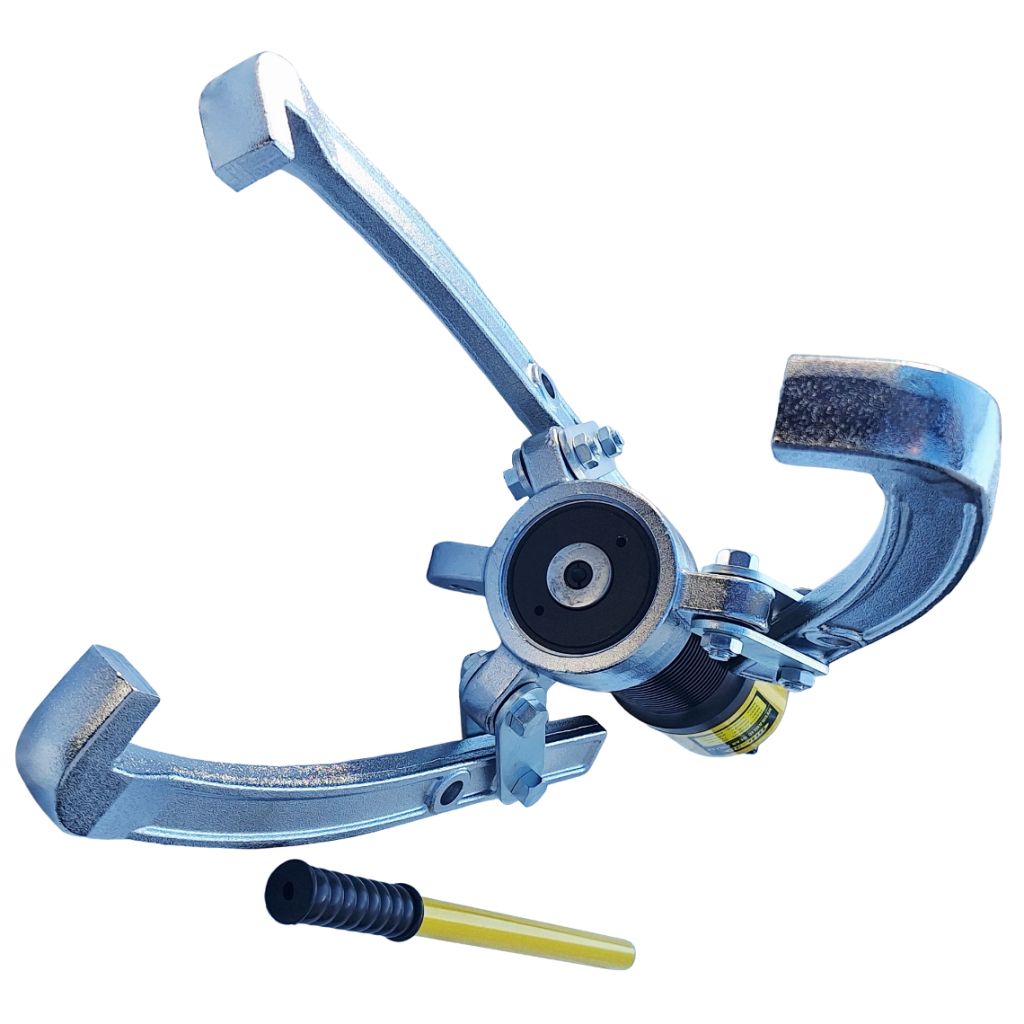

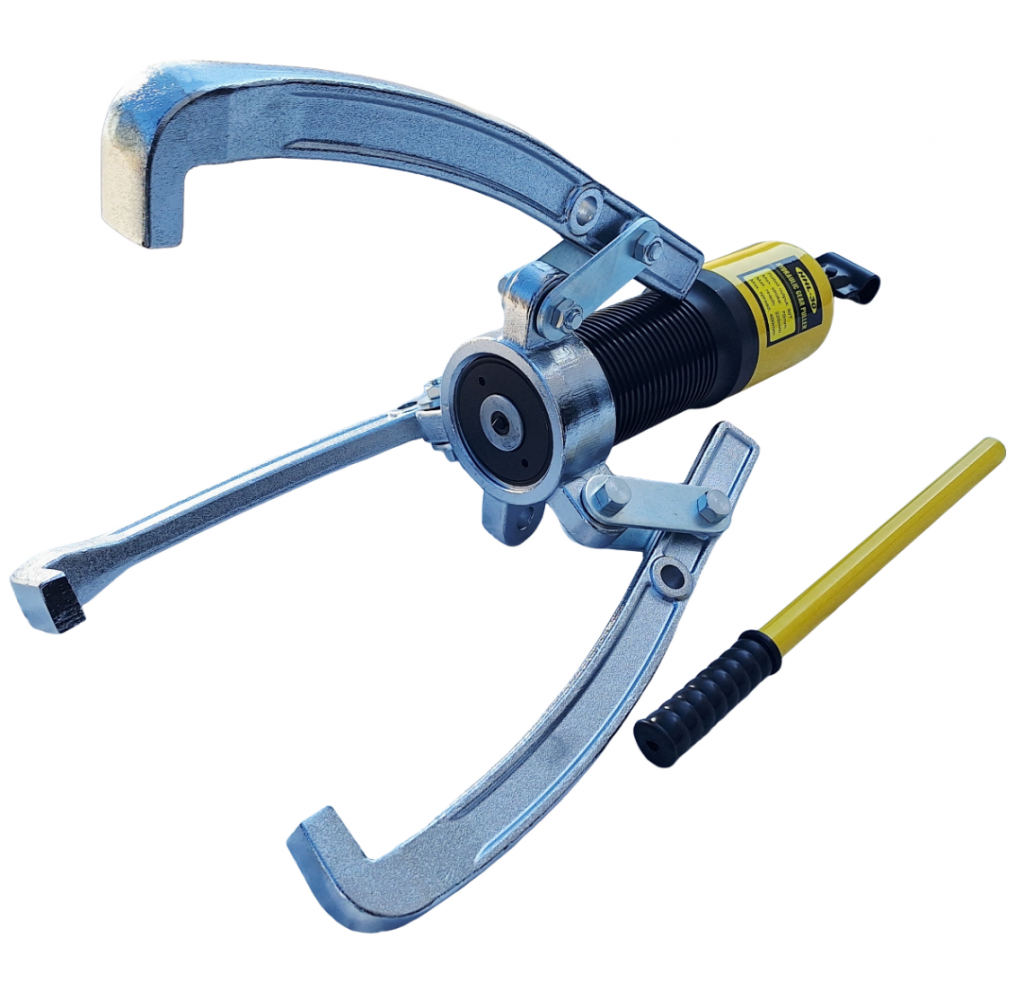

Гідравлічний знімач оснащений спеціальною потужною гайкою, яка дає можливість працювати як з 2-ма, так і з 3-ма захватами.
- Якісні комплектуючі та спеціальне антикорозійне покриття забезпечують надійну та тривалу експлуатацію інструменту.
- Високоякісні ковані сталеві захвати та хрестовина забезпечують надійність і довговічність.
- Після завершення циклу зняття деталі, що демонтується, шток знімача автоматично повертається у вихідне положення.
- Точне гідравлічне керування забезпечує швидку, ефективну та безпечну тягу.

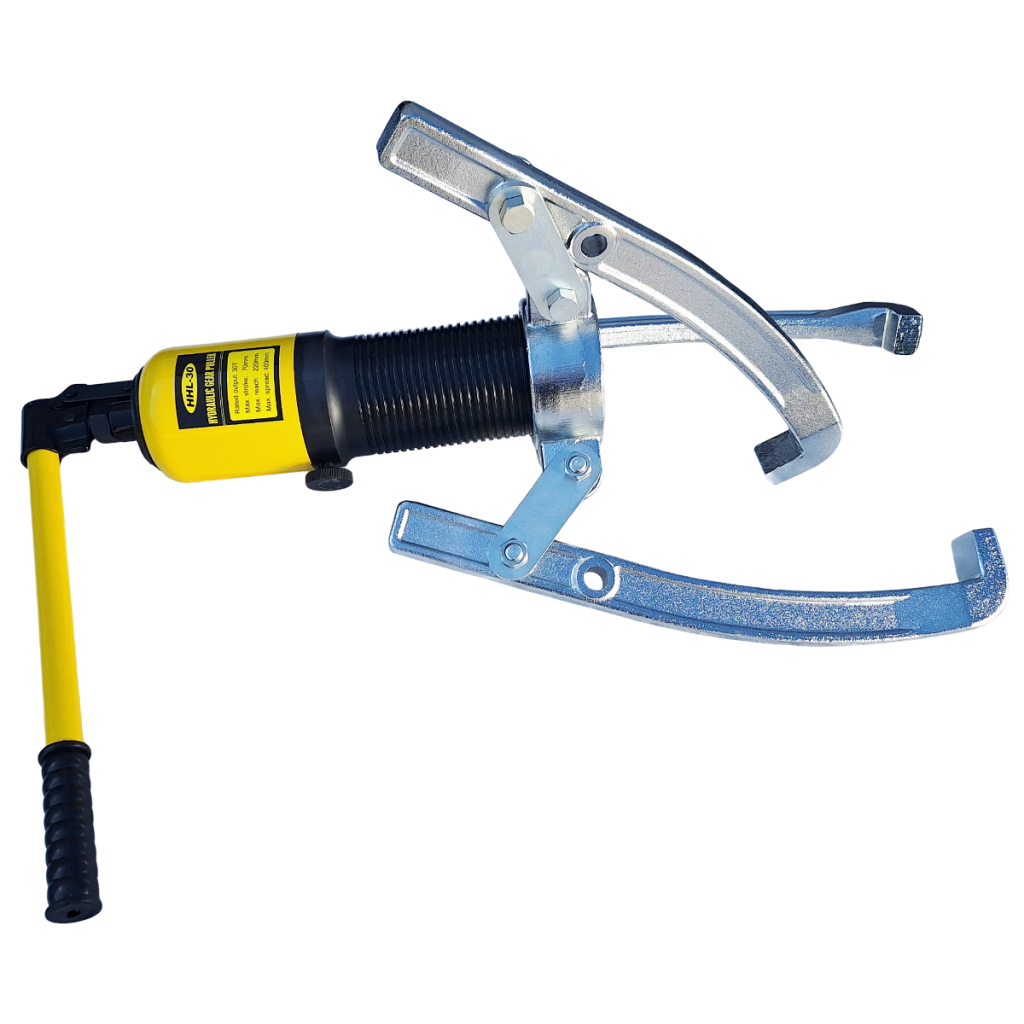

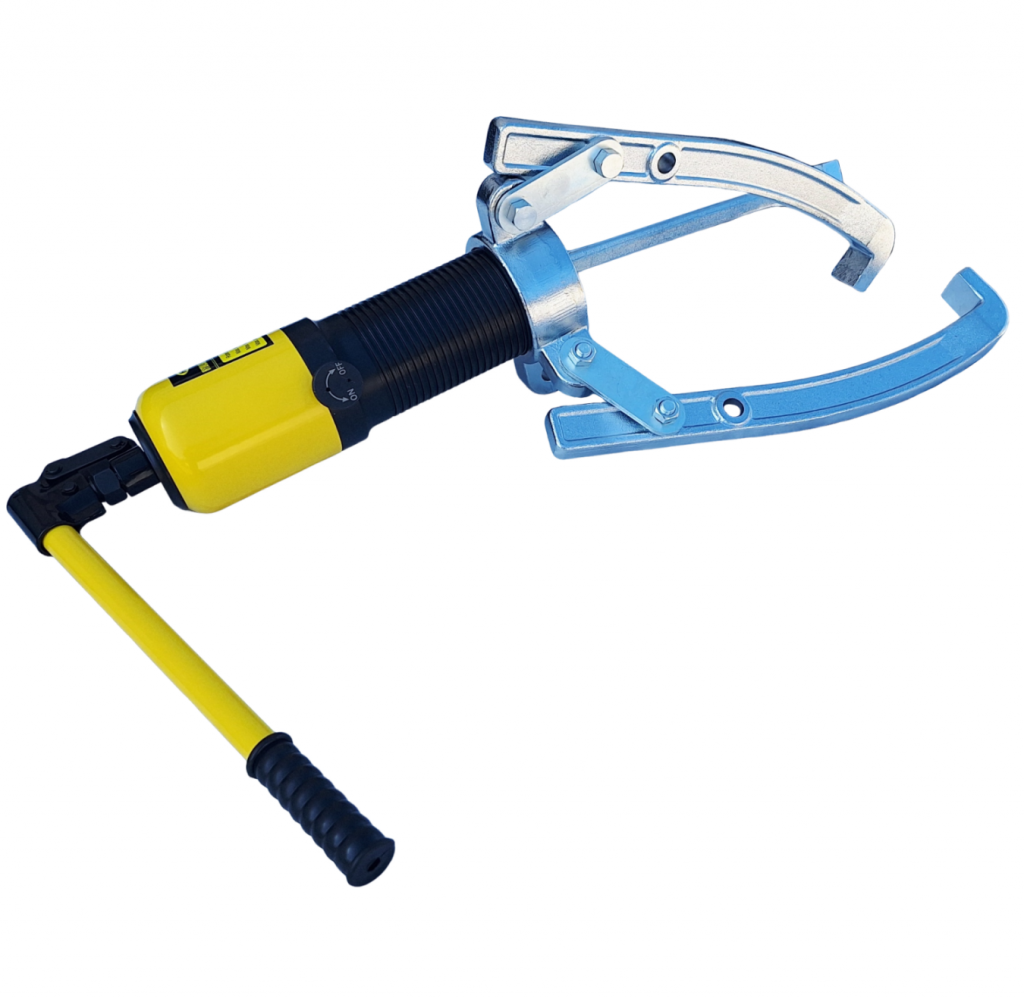

- Ручка, яка знімається та обертається на 360°, дозволяє підбирати оптимальне положення інструменту при демонтажі деталі.
- Використання ручного гідравлічного знімача є більш безпечним завдяки його конструкції.
- Потужна гідравлічна система дозволяє легко демонтувати великогабаритні компоненти.
- Завдяки переміщенню силового модуля вздовж своєї осі та фіксації його за допомогою спеціального кільця, є можливість регулювати відстань (глибину захвату) між штоком і деталлю, що демонтується. Ця функція робить знімач більш універсальним, дозволяючи працювати на різну глибину.
ТЕХНІЧНІ ХАРАКТЕРИТИКИ РУЧНИХ ГІДРАВЛІЧНИХ ЗНІМАЧІВ МОДЕЛІ HHL.
| Модель | Зусилля, т | Хід штока, мм | Макс. винос, мм | Макс. обхват, мм | Розміри, мм |
| E | F | G | A | B | C |
| HHL-5 | 5 | 50 | 140 | 200 | 45 | 23 | 106 | 12,5 | 22,5 | 26 |
| HHL-10 | 10 | 60 | 170 | 250 | 56 | 26 | 97 | 14 | 30 | 30 |
| HHL-15 | 15 | 60 | 205 | 300 | 70 | 33 | 95 | 21 | 33,5 | 33 |
| HHL-20 | 20 | 70 | 205 | 350 | 78 | 33 | 105 | 21 | 33,5 | 33 |
| HHL-30 | 30 | 70 | 220 | 400 | 90 | 38 | 103 | 26 | 36 | 35 |
| HHL-50 | 50 | 60 | 250 | 500 | 114 | 48 | 117 | 25 | 46 | 40 |
ЯК ПРАВИЛЬНО ПІДІБРАТИ МОДЕЛЬ ГІДРАВЛІЧНОГО ЗНІМАЧА.
1. Щоб вибрати правильну модель знімача, необхідно виміряти розміри деталі, що демонтується, — «винос» і «обхват» (див. малюнок № 1).
2. Для правильного розрахунку «вильоту» важливо додати товщину деталі, що демонтується, до довжини вала, що виступає (див. малюнок № 1).
3. Модель, її зусилля в тоннах і площа опори підбираються залежно від розміру деталі, що демонтується, та товщини вала, на який вона встановлена (див. малюнок № 2). Для ручних гідравлічних знімачів моделі HHL підбирається таке значення зусилля в тоннах, яке в 8-10 разів перевищує діаметр вала (див. таблицю №2).
Таблиця №2 співвідношення Ø вала та зусилля знімача
Малюнок №1
Малюнок №2
На ручний гідравлічний знімач HHL-30 надається гарантія терміном 12 місяців.
