Влаштування та принцип роботи перетворювача частоти струму ИЭ-9405
Перетворювач частоти струму складається з двох трифазних асинхронних машин: двополюсного електродвигуна вбудованого виконання з короткозамкненим ротором і шестиполюсного асинхронного генератора.

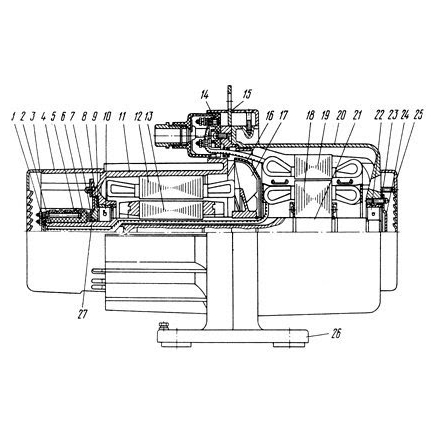

Корпус двигуна 11, та корпус генератора 20, в якому запресований статор двигуна 12, та статор генератора 19, з'єднані між собою болтами. Між корпусами встановлені підвіска 15 і опора 26.
У корпусі перетворювача встановлені підшипники 10 і 22, які є опорою валу 21, на якому напресований ротор двигуна 13 та ротор генератора 18.
Через канал вала проходять дроти, що сполучають обмотку ротора генератора з контактними кільцями струмоз'ємника 5.
До трьох клем правого щіткотримача 6, підводиться кабель живлення від мережі. До трьох верхніх клем лівого щіткотримача 6, та клем правого щіткотримача 6, сполученим перемичками з з'єднувальним дротом, приєднуються виходи шести струмознімальних щіток ротора генератора. До клем лівого щіткотримача приєднуються виходи статора двигуна.
Увага! Монтаж перетворювача частоти струму виготовленний на напругу мережі 380В.
Перемикання первинної напруги перетворювача частоти струму проводиться за допомогою перемичок на лівому щіткотримачу та струмознімачами.
Положення перемичок, відповідні напруженням мережі 380В та 220В, вказані маркуванням на лівому та правому щіткотримачах перетворювача.
Струмознімач перетворювача частоти струму закривається ковпаком 4 і кожухом 3.
При підключенні перетворювача до мережі живлення, струм йде в обмотку статора двигуна 12, і через щітки та контактні кільця струмоз'ємника в обмотку ротора генератора 18. При надходженні струму в статор двигуна ротор двигуна починає обертатися. Разом з ним приходить в обертання і ротор генератора, так як вони закріплені на одному валу. Підведена до ротора напруга частотою 50 Гц створює в його обмотці обертове магнітне поле, яке завдяки шестиполюсному виконанню генератора та привіду від електродвигуна індуктує ЕРС частотою 200 Гц в обмотці статора генератора, виведеної на клемну панель 14. До вихідних клем панелі 14 підключається ручна машина або вібратор .
Охолодження перетворювача частоти струму відбувається повітрям. Вентилятор 17 засмоктує повітря через жалюзі в кожусі 25. Повітря проходить по кільцевому каналу між корпусом і статором генератора, охолоджує лобові частини обмотки, огинає діафрагму 16 та через вікна викидається на поверхню корпусу двигуна, охолоджуючи його.
