Електродвигун
АИР 132 M6
Умовні позначення електродвигуна
АИР 132 M6
Електродвигун
АИР 132 M6, У2 IМ1081 асинхронний
АИР - це серія електродвигуна («А»
- асинхронний, И - уніфікована серія по стандарту
(«Інтерелетро»)
132 - це розмір електродвигуна (висота
вісі обертання, відстань між центром валу
електродвигуна і його підставою, станиною)
M - настановний розмір по довжині станини
(довжина пакета статора)
"6" - число пар полюсів (параметр впливає
на швидкість обертання, «6» - відповідає
1000 об/хв).
У2 - це кліматичне виконання електродвигуна

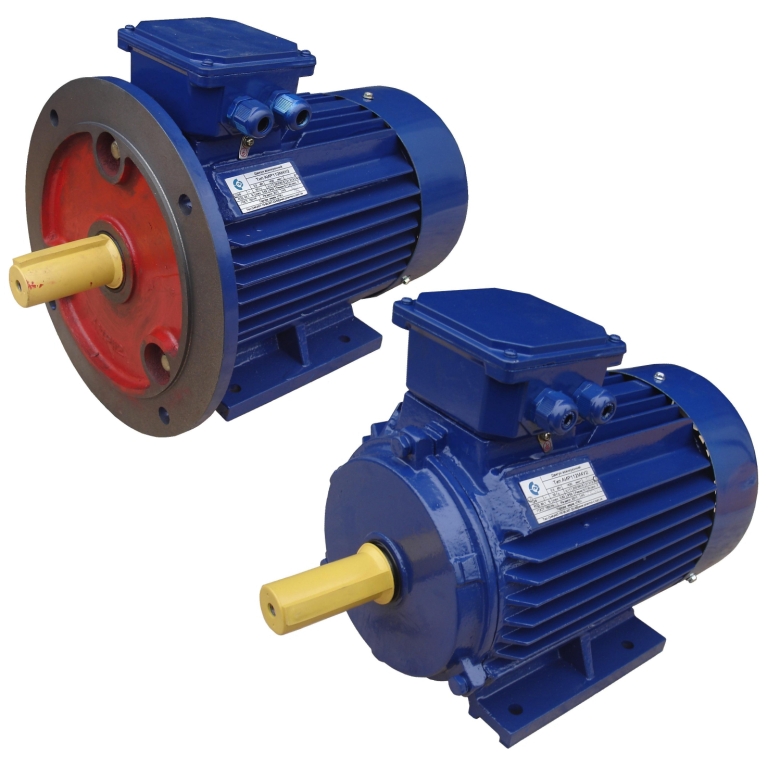

Дана модель електродвигуна поставляється
нашим підприємством в двох виконаннях
IМ1081- виконання електродвигуна, на
лапах
IМ2081- комбіноване виконання електродвигуна
лапи + фланець. Електродвигун асинхронний
у виконанні IМ2081 матиме вартість + 5%
до базової ціни електродвигуна на лапах
у виконанні IМ1081.
IP54 - cтупінь захисту електродвигунів
Технічні характеристики
електродвигуна АИР 132 M6.
- Напруга 380/660В, частота 50 Гц
- Висота вісі обертання - 132 мм
- Виконання станини чавунне
- Схема з'єднання обмоток «зірка-трикутник»
- Маса електродвигуна, - 145 кг
- Потужність електродвигуна,
- 7,5 кВт
- Клас ізоляції - F
- Частота обертання електродвигуна
- 1000 об./хв
- cos φ електродвигуна - 0,8
- ККД електродвигуна - 84,1%
- Граничні відхилення напруги
живлення від -5 до + 10%, частоти струму
± 2,5% від номінальних значень.
- Номінальний режим роботи -
S1 по ГОСТ 183-74.
Умови експлуатації електродвигуна
асинхронного АИР 132 M6.
- Температура навколишнього
повітря: від -45 до + 40 °С для кліматичного
виконання У2;
- Відносна вологість: 100% при
25 °С для виконання У;
Загальні відомості по
електродвигуну АИР 132 M6.
АИР 132 M6 -
цей асинхронний електродвигун застосовується
переважно на промислових і виробничих підприємствах,
в якості приводів різного устаткування,
що використовується у виробничих або будівельних
цілях. Токарні, свердлильні, фрезерувальні
верстати, насоси, компресори, крани, різні
холодильні агрегати, підйомники, навантажувачі,
ліфти і т.д. Єдине, що необхідно тут відзначити,
це те, що дана модель електродвигуна застосовується
в тих місцях, де потрібна невелика частота
обертання валу ротора і помірна потужність.
Завдяки системі перемикання схеми
з'єднання обмоток статора електродвигуна,
дана модель може підключатися, як до трифазної
напруги 380В, так і до напруги 660В.
Дану модель відрізняє універсальність,
надійність, помірна ціна, невисокі оберти
і простота конструкції.
Гарантія 12 місяців.
