Електродвигун
АИР 71 B6
Умовні позначення електродвигуна
АИР 71 B6.
Електродвигун
АИР 71 B6, В2 IМ1081 асинхронний
АИР - це серія електродвигуна («А»
- асинхронний, И - уніфікована серія по стандарту
(«Інтерелетро»)
71 - це розмір електродвигуна (висота
вісі обертання, відстань між центром валу
електродвигуна і його підставою, станиною)
B - настановний розмір по довжині станини
(довжина пакета статора)
"6" - число пар полюсів (параметр впливає
на швидкість обертання, «6» - відповідає
1000 об/хв).
У2 - це кліматичне виконання електродвигуна

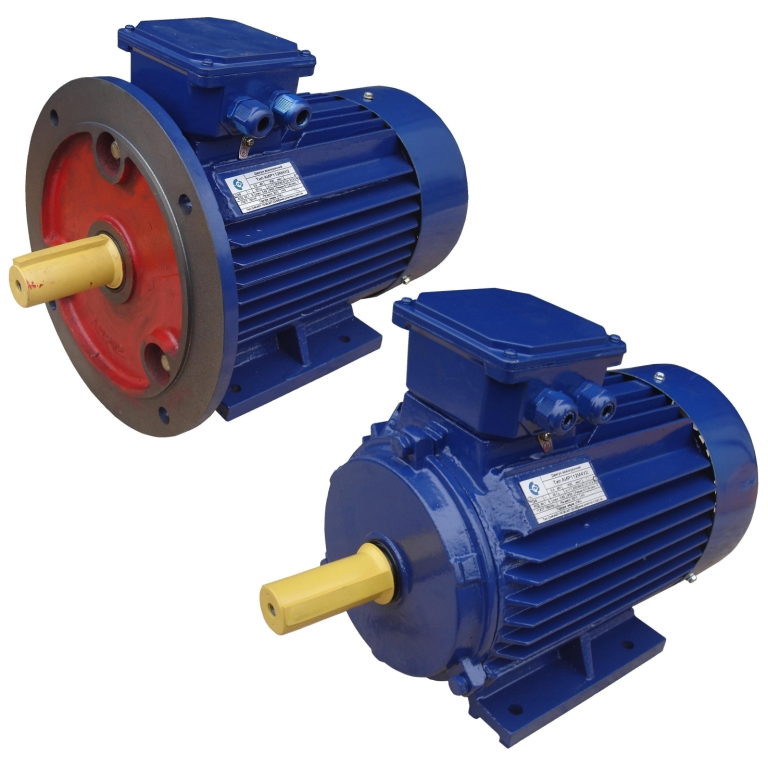

Дана модель електродвигуна поставляється
нашим підприємством в двох виконаннях
IМ1081- виконання електродвигуна, на
лапах

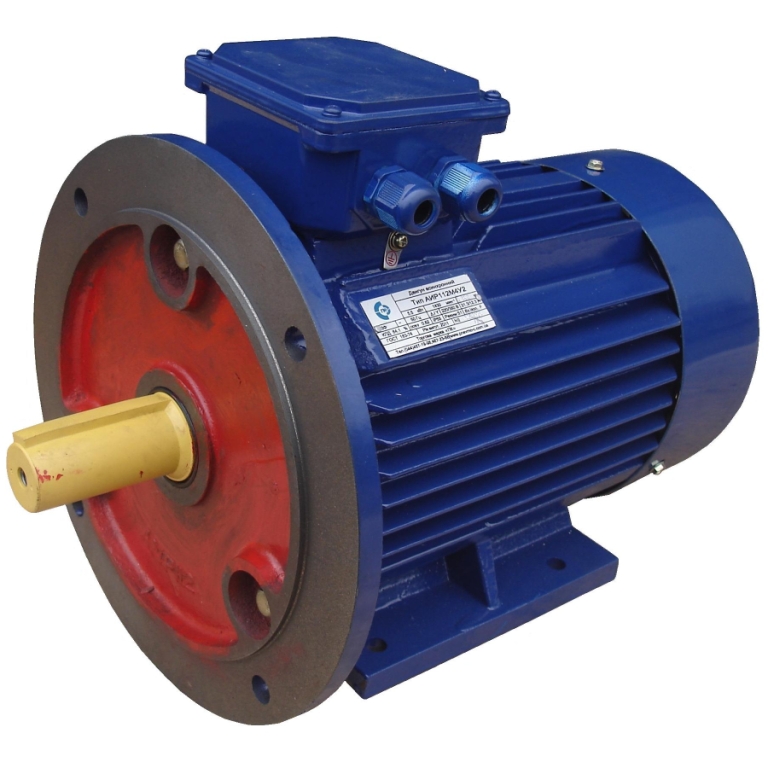

IМ2081- комбіноване виконання електродвигуна
лапи + фланець. Електродвигун асинхронний
у виконанні IМ2081 матиме вартість + 5%
до базової ціни електродвигуна на лапах
у виконанні IМ1081.
IP54 - cтепень захисту електродвигунів
Технічна характеристика
електродвигуна АИР 71 B6.
- Напруга 220/380В, частота 50 Гц.
- Висота вісі обертання - 71 мм.
- Виконання станини алюмінієве
- Схема з'єднання обмоток «зірка-трикутник»
- Маса електродвигуна, - 9,8 кг
- Потужність електродвигуна,
- 0,55 кВт
- Клас ізоляції - F
- Частота обертання електродвигуна
- 1000 об./хв.
- cos φ електродвигуна - 0,7
- ККД електродвигуна - 65,7%
- Граничні відхилення напруги
живлення від -5 до + 10%, частоти струму
± 2,5% від номінальних значень.
- Номінальний режим роботи -
S1 по ГОСТ 183-74.
Умови експлуатації електродвигуна
асинхронного АИР 71 B6.
- Температура навколишнього
повітря: від -45 до + 40 °С для кліматичного
виконання У2;
- Відносна вологість: 100% при
25 °С для виконання У;
Загальні відомості по
електродвигуну АИР 71 B6.
АИР 71 B6 -
це асинхронний електродвигун, який
застосовується переважно на промислових
і виробничих підприємствах, в якості приводів
різного устаткування, що використовується
у виробничих або будівельних цілях. Токарні,
свердлильні, фрезерувальні верстати, насоси,
компресори, крани, різні холодильні агрегати,
підйомники, навантажувачі, ліфти і т.д. Єдине,
що необхідно тут відзначити, це те, що дана
модель електродвигуна застосовується в
тих місцях, де потрібна невелика частота
обертання валу ротора і мала потужність.
Завдяки системі перемикання схеми
з'єднання обмоток статора електродвигуна,
дана модель може підключатися як до трифазної
напруги 220В, так і до 380В.
Дану модель відрізняє універсальність,
низька ціна, надійність, невисокі обороти
і простота конструкції.
Гарантія 12 місяців.
