Схеми підключення трифазних електродвигунів

     Звичайна схема підключення трифазного асинхронного електродвигуна складається з наступних елементів:

 � Самого електродвигуна;

 · Магнітного пускача і захисту від надструмів (автоматичний вимикач - автомат).

     Самі схеми підключення можуть бути різними і залежать від:

· Типу магнітного пускача, а конкретніше - від робочої напруги його котушки К (220В або 380В);

· Від наявності теплового реле, яке підключається послідовно з котушкою пускача. Перевищення струму, споживаного електродвигуном викликає розмикання контактів теплового реле, що призводить до знеструмлення котушки і відключення електродвигуна.

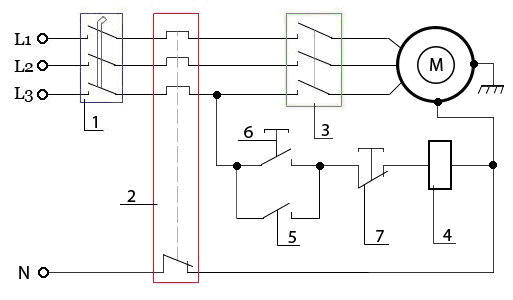

         Схеми підключення трифазного електродвигуна

Позначення на схемах:

1 - вимикач автоматичний (3х-полюсний автомат),

2 - теплове реле з розмикаючими контактами,

3 - група контактів магнітного пускача,

4 - котушка магнітного пускача (в даному випадку робоча напруга котушки - 220 в), 5 - блок-контакт нормально розімкнутий,

6 - кнопка "Пуск",

7 - кнопка "Стоп".

     Відмінність цих схем підключення електродвигунів полягає у використанні різних магнітних пускачів в цих схемах. У першому випадку використовується магнітний пускач з робочою напругою котушки 4 - 220 в; для її живлення використовується фаза С (можна будь-яку іншу) і нуль - N.

     У другому випадку електродвигун підключається через магнітний пускач з котушкою 4 на 380 в. Для її живлення використовуються фази B і С.
