 КОМПЛЕКТУЮЩИЕ К ГЛУБИННЫМ ВИБРАТОРАМ

       Предприятие Торговый Дом "Пневмо-комплект" занимается реализацией глубинных вибраторов различных моделей и модификаций.

       Глубинные вибраторы предназначены для уплотнения бетонных смесей, укладываемых в небольшие массивы, монолитные густо- и среднеармированные конструкции с шагом между стержнями арматуры не менее 1,5 диаметра вибронаконечника. Так же глубинные вибраторы используются для изготовления бетонных и железобетонных изделий для сборного строительства, и виброобработки технологических швов сборных конструкций.

       Как правило, глубинные вибраторы состоят из таких комплектующих:

     1. Вибронаконечник - имеет планетарный вибрационный механизм. Различаются диаметром и присоединительными размерами к гибкому валу. На сегодняшний день, у глубинных вибраторов этой марки существует 4 вида диаметров вибронаконечника - это 28 мм, 38 мм, 51 мм и 76 мм.

     Диаметр вибронаконечника подбирается в зависимости от размера ячейки арматуры, глубины уплотняемого слоя и общего объема выполняемых работ.

     2. Гибкий вал - различаются длиной и присоединительными размерами к вибронаконечнику. Гибкие валы к глубинным вибраторам могут иметь длину 3 метра, 4 мета, 4,5 метра, 6 метров и 9 метров. На гибкий вал марки ЭВ-260 могут крепиться два вида вибронаконечников диаметром 51 мм и 76мм. На гибкий вал марки ИВ-75.03 также является универсальным и на него могут крепиться два вида вибронаконечников 28 мм и 38 мм. На гибкий вал марки ЭВ-260.02 может крепиться вибронаконечник глубинного вибратора диаметром 38 мм.

     Длина вала гибкого к глубинному вибратору подбирается с учетом условий, в которых проводятся работы по укладке бетона. При заливке опалубок, фундаментов и пр. нужна, сравнительно небольшая длина вала, а при заливке колон, стен, свай и др. необходимы гибкие валы большой длины.

     3. Привод-двигатель - может быть электрическим трехфазным (42В) или однофазным (220В); электрическим высокочастотным; бензиновым.

     В комплект к глубинным вибраторам марки ИВ-116А, ИВ-117А, ИВ-113, ИВ-75 входит электропривод, который абсолютно свободно подходит ко всем этим четырем моделям. Он так и называется - Электродвигатель ИВ-117А (ИВ-116А, ИВ-113, ИВ-75; 42В 1,4 кВт).

     Глубинный вибратор повышенной надежности ИВ-116А-1,6, комплектуется электроприводом повышенной мощности марки Электродвигатель ИВ-116А-1,6 42В 1,6 кВт.

     При использовании трехфазного электродвигателя напряжением 42В, его необходимо подключать через понижающий трансформатор ТСЗИ-2,5 мощностью 2,5кВт.

     Однофазный глубинный вибратор марки ЭПК-1300 комплектуется однофазным электродвигателем марки Электропривод ЭПК-1300 220В, 50Гц, 1,3 кВт. Данный однофазный вид электроприводов запрещается использовать без защитного устройства УЗО.

     Все эти три типа электроприводов глубинных вибраторов применяются в зависимости от условий и потребностей каждого отдельного строительства.

     Электродвигатели ИВ-117А (ИВ-116А, ИВ-113, ИВ-75; 42В 1,4 кВт) применяются в основном на промышленном производстве, где есть трехфазное напряжение 380В и обычные условия работы без повышенных нагрузок. Как правило, эти приводы применяются с вибронаконечниками 28 мм, 38 мм, 51 мм, и реже, применяя режим S3-60%, их можно использовать с вибронаконечником диаметром 76 мм.

     При жестких условиях работы с повышенными нагрузками (работа длительное время, частые включения/выключения и др.) используются электроприводы повышенной надежности марки Электродвигатель ИВ-116А-1,6. Этот вид электропривода можно использовать с вибронаконечниками любого диаметра, длительное время.

     В условиях строительства, где нет трехфазного напряжения 380В, (бытовые условия, частное строительство, дачи и т.д.) в качестве привода используют однофазный электродвигатель марки Электропривод ЭПК-1300. Его также используют с вибронаконечниками диаметром 28 мм, 38 мм, 51 мм, и реже, применяя режим S3-60%, его можно использовать с вибронаконечником диаметром 76 мм.


Муфты резиновые к вибронаконечнику глубинного вибратора диаметром 38 мм, 51 мм и 76 мм.

     При использовании глубинных вибраторов наибольшую нагрузку несет, так называемый вибронаконечник или вибробулава. При погружении вибронаконечника в бетонную смесь он начинает испытывать большие температурные перепады за счет взаимодействия с абразивной средой (бетонная смесь, мелкий щебень, арматура и пр.) В связи с этим, при использовании вибронаконечника в течение длительного времени (рабочий ресурс 150 часов) возникает значительный износ основной его детали - резиновой муфты.

     Для каждого диаметра вибронаконечника, существует своя резиновая муфта 38 мм, 51 мм и соответственно 76 мм. В вибронаконечнике диаметром 28 мм, из-за его малого диаметра, резиновая муфта не используется, а работа вибробулавы осуществляется за счет специального шарнирного узла.

     В вибронаконечниках всех диаметров, резиновая муфта является съемной деталью, и при выходе ее из строя (перетирании, разрыве и пр.) нет необходимости применять новую вибробулаву, достаточно лишь, разобрать старую, и заменить резиновую муфту соответствующего диаметра.

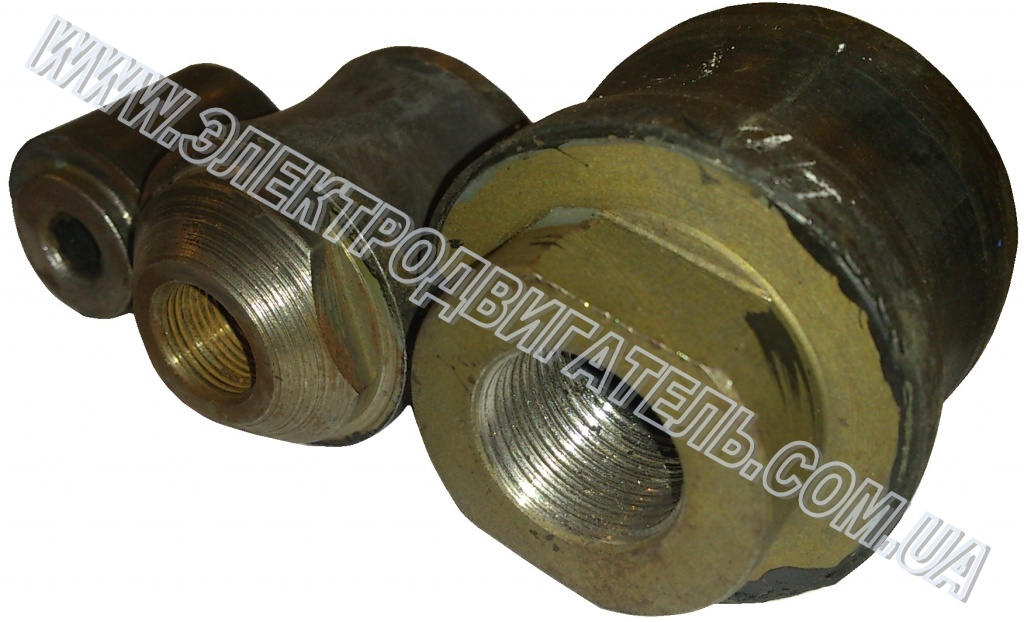

муфты к вибронаконечнику глубинного вибратора.jpg

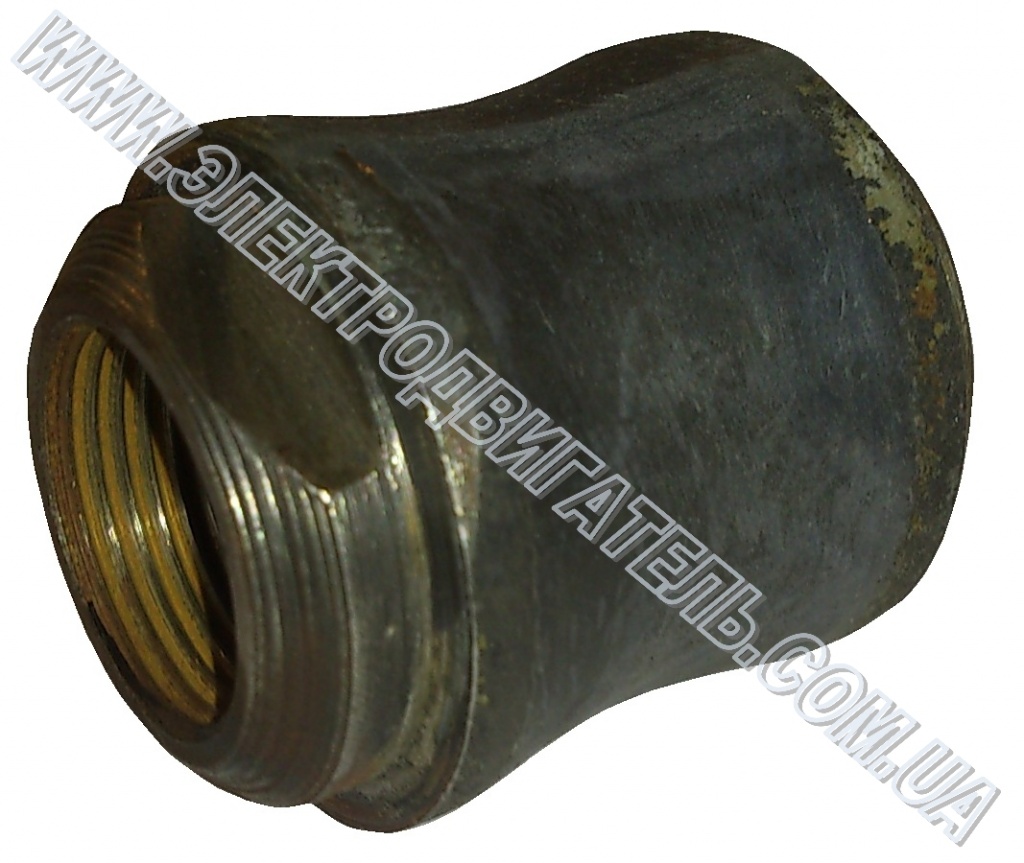

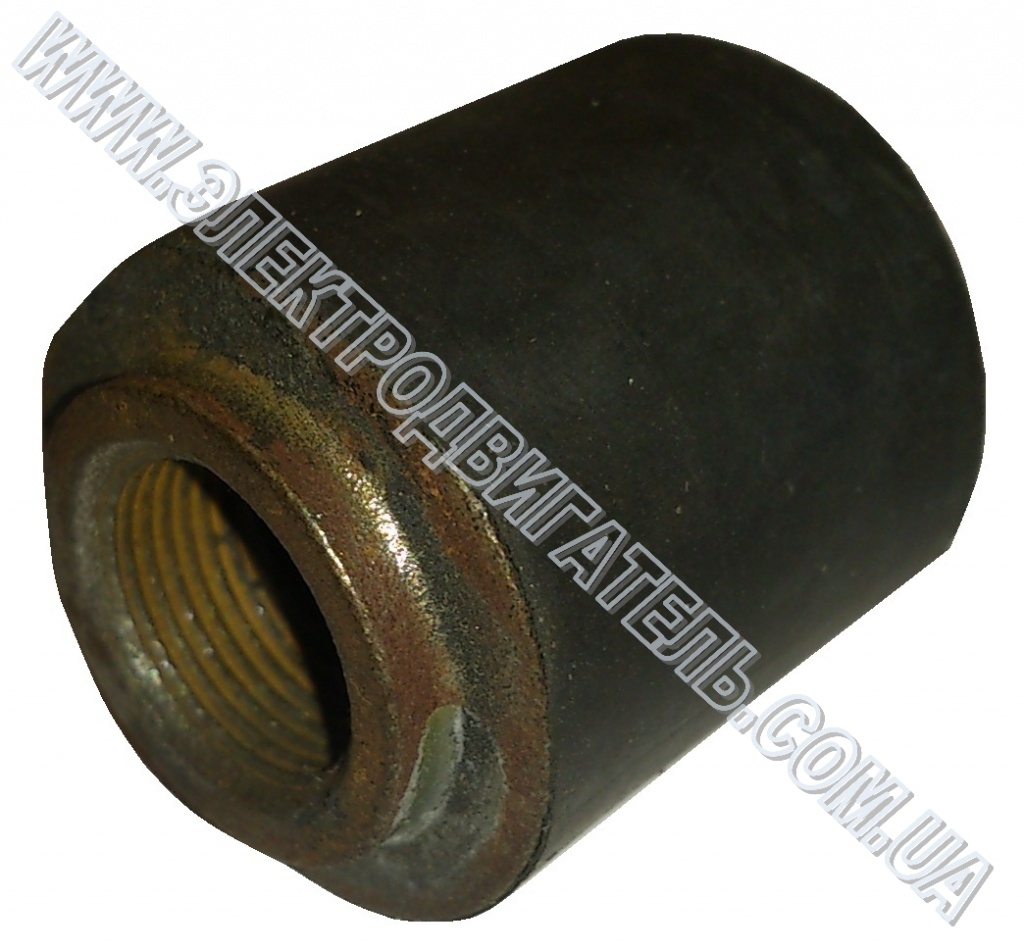

муфта резиновая к вибронаконечникам d-38 мм, d-51 мм, d-76 мм
Наименование Напряжение, В Мощность, кВт Количество оборотов, об/мин Габариты, мм Масса, кг Цена грн. с НДС, шт.
Электородвигатель ИВ-116А, ИВ-117А, ИВ-113, ИВ-75 42; 3 фазы 1,4 2800 350х180х270 12,5 2 502,00
Электродвигатель ИВ-116А-1,6 42; 3 фазы 1,4 2800 370х180х270 15,5 3 195,00
Электродвигатель ЭПК-1300 220; 1фаза 1,3 2850 350х180х270 15 3 830,00
Вибронаконечник 28 мм 19 800 колебаний в минуту 415х28х28 1,4 1 023,00
Вибронаконечник 38 мм 19 800 колебаний в минуту 415х38х38 2,7 1 620,00
Вибронаконечник 51 мм 12 600 колебаний в минуту 410х51х51 4,5 897,00
Вибронаконечник 76 мм 12 600 колебаний в минуту 430х76х76 8,5 1 275,00
Вал гибкий к глубинному вибратору ЭВ-260 3м до 3500 2995х48х48 8,4 1 482,00
Вал гибкий к глубинному вибратору ЭВ-260 4м до 3500 3995х48х48 10,9 1 854,00
Вал гибкий к глубинному вибратору ЭВ-260 4,5м до 3500 4495х48х48 11,9 2 112,00
Вал гибкий к глубинному вибратору ЭВ-260 6м до 3500 5995х48х48 15,8 2 775,00
Вал гибкий к глубинному вибратору ЭВ-260.02 3м до 3500 2995х40х40 8,3 1 482,00
Вал гибкий к глубинному вибратору ЭВ-260.02 4,5м до 3500 4495х40х40 11,8 2 112,00
Вал гибкий к глубинному вибратору ЭВ-260.02 6м до 3500 5995х45х45 14,8 2 775,00
Вал гибкий к глубинному вибратору ИВ-75.03 3м до 3500 2995х40х40 5,0 1 482,00
Вал гибкий к глубинному вибратору ИВ-75.03 4,5м до 3500 4495х40х40 7,15 2 112,00
Вал гибкий к глубинному вибратору ИВ-75.03 6м до 3500 5995х40х40 9,3 2 775,00
Муфта для вибронаконечника 38 мм 19 800 колебаний в минуту 34х28х28 0,1 480,00
Муфта для вибронаконечника 51 мм 12 600 колебаний в минуту 50х37,5х37,5 0,15 375,00
Муфта для вибронаконечника 76 мм 12 600 колебаний в минуту 59х52х52 0,2 390,00
